Гидравлический компаратор давления P5514B series

для калибровки давления

Обзор продукта

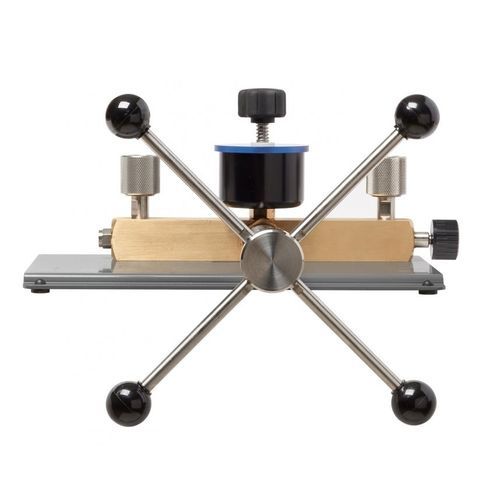

Fluke Calibration P5514B — компактный и прочный гидравлический компаратор давления, предназначенный для настольной и мобильной калибровки манометров, переключателей и преобразователей давления. Генерирует давление до 10 000 psi (70 MPa) и оснащён верньерной ручкой для точной тонкой настройки на контрольных точках. Безинструментальные контрольные разъёмы и улучшенная герметичность клапана резервуара упрощают подключения и повышают стабильность работы.

Ключевые характеристики

• Генерация давления до 10 000 psi (70 MPa)
• Верньерная тонкая настройка для точной установки давления
• Контрольные разъёмы без инструментов для быстрых и герметичных подключений
• В комплекте адаптеры для распространённых резьб NPT и BSP
• Возможна настольная установка или портативное использование; улучшена герметичность клапана резервуара

Комплектация

• 1x Компаратор давления (P5514B)
• 1x Запасные уплотнения
• 1x Руководство по безопасности
• 1x Адаптер 1/4 BSP
• 1x Адаптер 1/2 BSP
• 2x Адаптера 1/4 NPT
• 1x Адаптер 1/2 NPT
• 4x Рукоятки шпинделя насоса

О компараторах давления
Компаратор давления подаёт одинаковое, точно контролируемое давление как на эталонный манометр, так и на проверяемое устройство, что позволяет производить калибровку методом сравнения. Гидравлические тестовые насосы Fluke Calibration применяются для проверки средств измерения давления по отношению к эталонным манометрам, индикаторам или преобразователям и являются экономичным решением, когда требуются высокие давления и точный контроль.

Использование как калибратора давления
В комбинации с эталонными манометрами серии 2700G P5514B образует полноценное настольное решение для калибровки давления и во многих случаях может заменить традиционные тестеры с грузами (deadweight testers). Пакетные конфигурации (например, P5514B-2700G-3) включают выбранные манометры 2700G для покрытия широкого диапазона давлений (например −12 psi до 10 000 psi / −80 kPa до 70 MPa).

Технические характеристики (таблица)
Диапазон давления: 0 до 10 000 psi (700 bar)
Адаптеры для тестовых портов: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
Габариты прибора (Ш × Г × В): 280 × 280 × 254 мм (11 × 11 × 10 in)
Масса прибора: 5 кг (11 lb)
Объём резервуара: 75 см³
Ход винтового пресса (объём): 20 см³
Рабочие среды: стандартные уплотнения O-ring из Viton®; доступны уплотнения Ethylene Propylene (EP) для агрессивных сред (P5514B-70M = Viton®; P5514B-70M-EP = EP).

Характеристики / технические данные

• Модель: P5514B
• Диапазон давлений: 0 до 10 000 psi (70 MPa / 700 bar)
• Входные адаптеры в комплекте: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
• Габариты: 280 × 280 × 254 мм
• Масса: 5 кг
• Объём резервуара: 75 см³
• Объём хода пресса: 20 см³
• Материалы уплотнений: Viton® стандарт; Ethylene Propylene (EP) — опция для агрессивных сред
