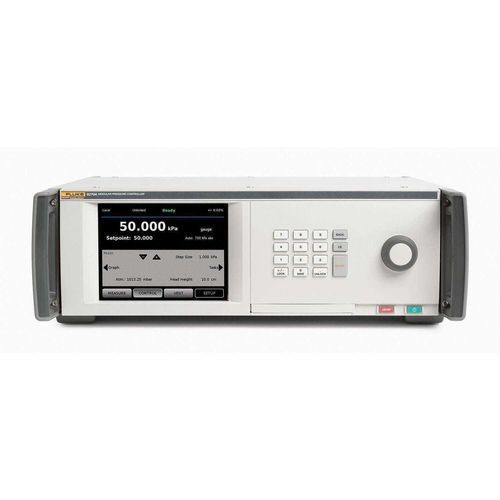

Контроллер давления для калибровки давления 8270A

для неагрессивных газовцифровойвысокоточный

Обзор продукта

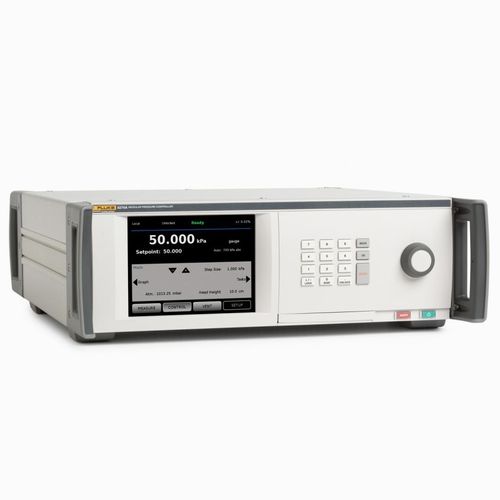

Модульные пневматические высоконапорные контроллеры/калибраторы 8270A и 8370A предназначены для автоматизированной калибровки и регулирования датчиков давления в широком диапазоне задач. С возможностью установки до пяти измерительных модулей они покрывают вакуум до 44 МПа (8270A) и атмосферное давление до 107 МПа (8370A) с типичной динамической точностью регулирования 0,002 % активного диапазона.

Ключевые характеристики

• Автоматизированное пневматическое управление для калибровки датчиков, передатчиков, манометров и переключателей.
• 8270A: вакуум — до 44 МПа (6000 psi); настраиваемые низкие диапазоны до 100 kPa (15 psi).
• 8370A: от атмосферного давления до 107 МПа (15 000 psi); настраиваемые низкие диапазоны до 700 kPa (100 psi).
• Модульная конструкция поддерживает до пяти модулей одновременно и три семейства модулей для выбора точности и стоимости.
• Типичная точность управления: 0,002 % диапазона или 0,01 kPa (берётся большее значение).

Модульная конфигурация и семейства модулей
Системы допускают установку до пяти измерительных модулей для объединения высоких, средних и низких диапазонов в одном шасси. Три семейства модулей предоставляют варианты по производительности и цене: PM200 (экономичный), PM500 (средний класс), PM600 (высокая производительность с технологией Fluke Calibration Q‑RPT).

Краткое описание семейств модулей

• PM200: ≈0,02% FS; прочный кремниевый датчик для быстрого управления; экономичный вариант для менее точных передатчиков и механических приборов.
• PM500: характеризованный и линеаризованный кремниевый датчик; ≈0,01% неопределённости показания на 50–100% диапазона для большинства шкал; множество диапазонов до 20 MPa.
• PM600: кварцевый эталонный преобразователь Fluke Calibration Q‑RPT; ≈0,01% неопределённости показания на 30–100% диапазона; абсолютные модули с встроенным барометром.

Преимущества по сравнению с традиционными методами

• Предназначены для замены гидравлических deadweight‑тестеров и ручных компараторов чистым пневматическим решением (без масляного загрязнения).
• Быстрая автоматизированная стабилизация и сокращение времени оператора в производственных и лабораторных процессах.

Безопасность и эксплуатация

• Дизайн с приоритетом безопасности для работы под высоким давлением: защита от избыточного давления, кнопка аварийного сброса (выпуск) на передней панели и опциональный аварийный клапан для направленного выпуска.
• Модули обслуживаются спереди для быстрой замены и минимизации простоев.

Применения и использование в производстве

• Подходят для калибровки на производственной линии, характеристических испытаний и НИОКР датчиков давления — от бюджетных до авиационных датчиков.
• Быстрое время выхода на установившееся значение (до ~30 с при благоприятных условиях) и надёжное управление делают системы пригодными для производственных сред.

Автоматизация и связи

• Удалённые интерфейсы: RS‑232, GPIB, USB, Ethernet. Поддержка SCPI и различных режимов эмуляции.
• ПО COMPASS for Pressure обеспечивает полную автоматизацию последовательностей калибровки для одного или нескольких DUT.

Примерные времена установившегося состояния (по модулям и режимам)
Столбцы: Модуль / Dynamic A (<44 MPa / >44 MPa) / Dynamic B (<44 MPa / >44 MPa)
PM200/PM230: 30 s / 45 s / 60 s / 75 s
PM500: 35 s / -- / 60 s / --
PM600/PM630: 45 s / 60 s / 60 s / 75 s
Примечание: для низких уставок и отдельных конфигураций может потребоваться дополнительное время стабилизации.

Основные показатели производительности

• Turndown управления типично 100:1 (давление питания не должно превышать 100× диапазон модуля для соответствия спецификациям).
• Точность управления (динамический режим): 0,002 % диапазона или 0,01 kPa (большее значение).
• Перерегулирование: Dynamic A ≈ 0,08 % FS или 2 kPa; Dynamic B ≈ 0,008 % FS или 2 kPa (большее значение).

Типовые возможности системы и опции

• Шасси: варианты с 2 и 5 отсеками; варианты с PCM или коллекторами и типами портов (BSP, NPT, SAE).
• Опциональные аксессуары: системы предотвращения контаминации (CPS), комплекты газовых бустеров, испытательные стенды, пакеты вакуумных насосов, комплекты трубопроводов и фитингов, комплекты изоляционных/аварийных клапанов, комплекты калибровки модулей, транспортные кейсы и т.д.

Технические характеристики

• Питание: 100–240 V AC, 47–63 Hz. Предохранитель: T 2 A, 250 V. Макс. потребляемая мощность: 100 W.
• Рабочая температура: 15 °C до 35 °C. Хранение: −20 °C до 70 °C.
• Влажность: работа <80% при 30 °C, <70% при 40 °C; хранение <95% без конденсации.
• Вибрация: MIL‑T‑28800E. Рабочая высота <3000 m. Степень защиты: IEC 60529 IP20. Безопасность: IEC 61010‑1 CAT II.
• Масса (только шасси): прибл. 13 kg или 15 kg в зависимости от конфигурации. Габариты: H147 × W452 × D488 mm. Рэк‑монтаж: 3U‑19 in.
• Точность управления и turndown: см. характеристики модульных семейств (напр., PM200 0,02% FS; PM500 0,01% показание 50–100%; PM600 Q‑RPT 0,01% показание 30–100%).
• Пределы по портам, устройства защиты и рекомендуемые газы зависят от шасси/модели; рекомендуемые газы: чистый сухой N2, He, Ar или промышленный воздух (рекомендуемая чистота N2 ≥99,5%).
