Калибратор давления 2271A series

электрические параметрыдля манометрадля датчика давления

Обзор продукта

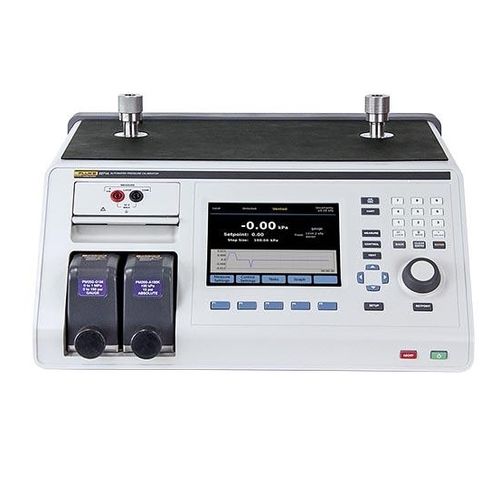

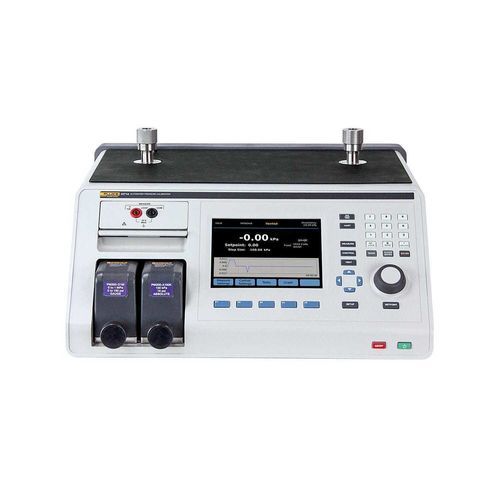

Fluke 2271A — модульный промышленный калибратор давления, покрывающий диапазон от -100 кПа до 20 МПа (-15 до 3000 psi). Шасси вмещает до двух модулей измерения давления (PM200 или PM500) и оснащено встроенным электрическим модулем измерения (EMM) с поддержкой HART для автоматизированной калибровки в замкнутом контуре устройств 4–20 mA. Модульная архитектура позволяет приобрести только необходимые диапазоны и по мере роста нагрузки добавлять или заменять модули.

Ключевые особенности

• Полный охват давлений от очень низких значений до 20 МПа (3000 psi) в одном приборе
• Модульная конструкция: до двух модулей PM200 или PM500 для сочетания диапазонов и классов точности
• EMM с питанием 24 V DC и переключаемым 250 Ω резистором для HART
• Опционная система предотвращения загрязнений (CPS) для защиты от жидкостей и частиц
• Многоязычный интуитивный интерфейс, удалённое управление по Ethernet/RS232/USB
• Два верхних тест-порта для увеличения пропускной способности; вертикальные порты для механических манометров

Модули измерения давления
2271A поддерживает модули PM200 для экономичного покрытия и PM500 для повышения точности. До двух модулей защёлкиваются спереди шасси и могут быть комбинированы по необходимости. Модули используют характеризованные кремниевые датчики и имеют защиту от перекручивания на ручках управления.

PM200 vs PM500 (кратко)
PM200 (Хорошо)

• Типичная спецификация 0,02 % полного масштаба, подходит для механических манометров, менее точных передатчиков или реле давления
• Прочный кремниевый датчик обеспечивает более быстрый контроль
• Более низкая стоимость, удобно иметь запасные модули

PM500 (Лучше)

• Высоко характеризованный и линеаризованный кремниевый датчик для экономичных высокоточных измерений
• Типичная неопределённость измерения 0,01 % от показания для большой части диапазона
• Более 45 доступных диапазонов до 20 МПа (3000 psi)

Тест-порты и опорный порт
Верхние двойные тест-порты позволяют подключать два устройства под тест (DUT) одновременно для повышения пропускной способности. Вертикальные порты принимают аналоговые манометры без дополнительных стоек. Поддерживаемые типы портов: HC20 (закручивание вручную, поддержка M20) и P3000 (обратная совместимость с P3000/P5500). Также предусмотрен опорный порт для атмосферного эталона.

Функции безопасности
Каждый измерительный модуль и основное шасси оснащены предохранительными клапанами. 2271A спроектирован в соответствии с Sound Engineering Practices (SEP) и включает внутренние предохранительные клапаны, задаваемые пользователем пределы давления и кнопку аварийной остановки для защиты оператора и приборов.

Защита от загрязнений
Опционная система CPS обеспечивает однонаправленный поток от контроллера, гравитационный сбор и двухступенчатую фильтрацию для защиты клапанов и датчиков при работе с такими средами, как вода, масло или газ.

Автоматизированное тестирование давления
Программное обеспечение COMPASS® for Pressure автоматизирует процедуры калибровки для одного или нескольких DUT. 2271A также предоставляет полный удалённый интерфейс для интеграции с пользовательским ПО или системами сбора данных.

Планы обслуживания (CarePlans)
Fluke Calibration предлагает планы обслуживания на 1, 3 и 5 лет для сокращения времени простоя и контроля затрат на владение; планы включают стандартные или аккредитованные опции калибровки и гарантии ремонта в зависимости от выбранного уровня.

Документация и ресурсы
Доступная документация: паспорт безопасности, технические характеристики, руководства оператора и программиста, технический лист и заметки по применению по обслуживанию HART-передатчиков, руководства по неопределённости, автоматизации и калибровке манометров.

Технические характеристики

• Диапазон давления: -100 kPa до 20 МПа (-15 до 3000 psi) манометрическое давление
• Макс. давление на входном порту: до 23 МПа (3300 psi)
• Номинал тест-порта: 20 МПа (3000 psi) абсолютное; опорный порт ≈115 kPa абсолютное
• Поддерживаемые модули: PM200 и PM500; до двух модулей на шасси
• Типичная точность регулирования (динамическая): напр. PM200-BG2.5K = 0,005 % диапазона
• EMM: питание 24 V DC, переключаемый 250 Ω резистор, макс. 30 V DC относительно корпуса
• Интерфейсы: Ethernet, RS232, USB
• Питание: 100–240 V AC, 47–63 Hz; макс. потребление 100 W; предохранитель T2A 250 V AC
• Условия эксплуатации: 15 °C–35 °C; хранение -20 °C–70 °C; относительная влажность при эксплуатации <80 % при 30 °C, <70 % при 35 °C
• Класс защиты IEC 60529 IP20; вибрация MIL‑T‑28800D класс 3; рабочая высота <2000 m
• Вес шасси без модулей ≈ 15 kg; примерные размеры: ширина 442 mm, глубина 446 mm, высота 305 mm или 237 mm в зависимости от конфигурации
