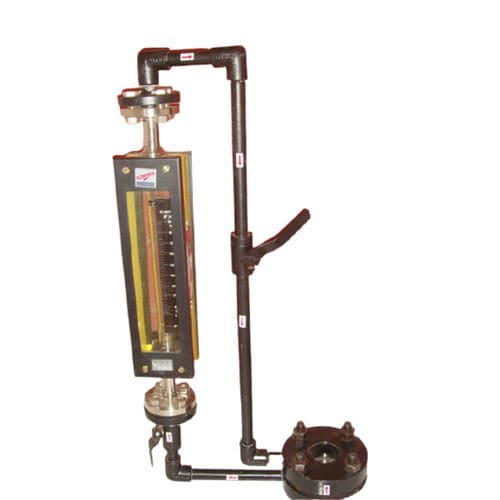

Расходомер с поплавком FMIPL- BPRM-100

с переменным давлениемс диафрагмойобъемный

Обводной расходомер состоит из основной плиты Orifice, комплекта фланцев Orifice или несущего кольца, расходомера, дальномерного Orifice, обводного трубопровода с изолирующими клапанами. (i) Опорная пластина: - Назначение опорной пластины - создание перепада давления. Так как расход изменяется в этом отверстии, то и перепад давления в этой пластине также изменяется, и именно это изменение обеспечивает работу счетчика. (ii) Орифицованные фланцы / несущие кольца:- Орифицованные фланцы / несущие кольца выполняют две функции. Во-первых, они удерживают пластину основного отверстия в правильном положении внутри трубопровода. Во-вторых, они направляют часть потока со стороны высокого давления в отверстие и возвращают его обратно в сторону низкого давления. Эта функция может выполняться не с фланцем краны. Обходной трубопровод может быть соединен непосредственно с трубопроводом в виде ответвителей труб, радиусных ответвителей ИЛИ ответвителей для сжатия вены. (iii) Переменный расходомер: - Как обсуждалось выше, расходомер (ротаметр со стеклянной трубой ИЛИ ротаметр с металлической трубой) помещается в обходной трубопровод для измерения обходного потока. (iv) Ориентир диапазона:- Ориентир диапазона представляет собой небольшое отверстие, помещаемое в обводной трубопровод либо до, либо после расходомера. Это отверстие имеет такой размер, что общий перепад давления через байпас-трубопровод равен перепаду давления по основному отверстию. (v) Обходной трубопровод: - Обходной трубопровод соединяет верхнюю сторону магистральных отводов с входной стороной расходомера, а нижнюю сторону магистральных отводов - с выходом расходомера.
