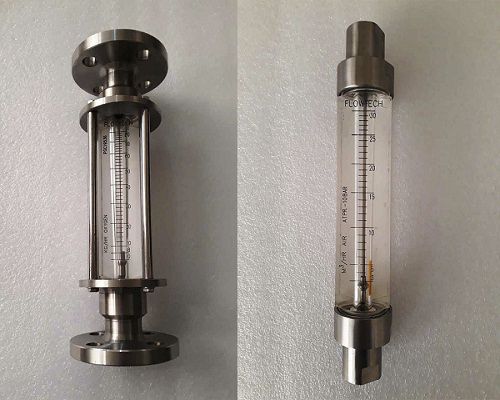

Расходомер с переменным давлением GTR S 22

объемныйдля водыдля газа

Акриловые Ротаметры для тела КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Подходит для воды, соленой воды, воздуха N2 H2 и природных газов Регулируемый низкий и высокий расход, переключатель Корпус из стеклопластика с покрытием для коррозионной установки соединение ТС Доступно от 15 до 100 НБ размер трубы и диапазон от 30 до 40 000 LPH воды при температуре окружающей среды Точность=2%FSD ОПИСАНИЕ Счетчики расхода с акриловым корпусом (Ротаметры) "FLOWTECH" предназначены для общего применения в линейном дозировании (т.е. для газа и жидкости), где условия эксплуатации с ограничениями, накладываемыми на акриловые трубки дозирования с корпусом. Это принцип переменной области. Поплавок свободно перемещается вверх и вниз по конической трубе с акриловым корпусом с потоком жидкости снизу вверх. Поплавок занимает положение, в котором силы плавучести и вес поплавка уравновешиваются пропорционально расходу. Вертикальное положение поплавка, указанное шкалой, является мерой мгновенного расхода. При прохождении жидкости или газа через конусную трубу, содержащую поплавок, между верхней и нижней сторонами поплавка создается разность давлений P1 и P2. Поплавок движется вверх под действием силы, полученной умножением перепада давления на максимальную площадь поперечного сечения поплавка. Благодаря конусной трубе при движении поплавка вверх увеличивается площадь прохождения жидкости, в результате чего уменьшается перепад давления. Движение поплавка вверх останавливается, когда мертвая нагрузка динамически уравновешивается перепадом давления.
