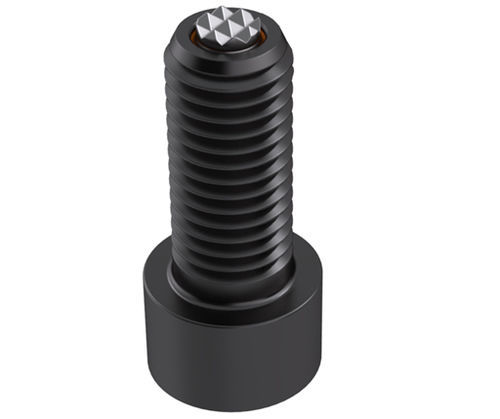

Винт упора TSH series

из нержавеющей сталииз сплавас управляемым шариком

Обзор продукта Эти сборки толкательных винтов обеспечивают прямолинейную статическую толкающую нагрузку без передачи крутящего момента или радиальных сил на область контакта. Конструкция с плавающим шаром позволяет винту продолжать вращаться, пока шар остается неподвижным относительно контактной поверхности, что делает их идеальными для деталей неправильной формы или с контуром. Корпус выполнен из легированной стали, термически обработан до Rc 43/46 с черным оксидным покрытием. Заменяемый шар удерживается Viton O-ring, который препятствует попаданию загрязнений и допускает поворот. Абразивная поверхность постоянно спаяна с пластиной из нержавеющей стали серии 300 и имеет структуру, сопоставимую с зернистостью 100. Отдельные алмазные частицы передают давление удержания на очень маленькую и равномерно распределенную область, обеспечивая превосходное удержание при минимальном повреждении поверхности. Алмазная поверхность обеспечивает исключительную износостойкость. Заменяемые шары и O-ring доступны отдельно.

Особенности

• Конструкция с плавающим шаром для статического толчка без передачи крутящего момента или радиальных нагрузок
• Корпус: легированная сталь, термически обработана до Rc 43/46
• Отделка: черный оксид
• Заменяемый шар удерживается Viton O-ring для защиты от загрязнений и обеспечения поворота
• Абразивная алмазная поверхность постоянно спаяна с пластиной из нержавеющей стали серии 300
• Структура поверхности сопоставима с зернистостью 100 для превосходного удержания при минимальных следах
• Отличная износостойкость благодаря алмазным абразивным частицам
• Заменяемые шары и O-ring доступны отдельно

Варианты деталей (выбранные поля) Thread | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Ball Dia | Ball Only Part No. | Load Rating (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

Характеристики / Технические данные

• Серия / Модель: TSH-FC-DS (абразивный алмазный конус, головная конструкция)
• Материал корпуса: легированная сталь, термически обработана до Rc 43/46
• Материал пластины: нержавеющая сталь серии 300 с постоянной алмазной абразивной слоем
• Абразивная структура: сопоставима с зернистостью 100
• Крепление шара: Viton O-ring (исключает загрязнения и позволяет поворот)
• Шар: заменяемый (доступны заменяемые шары и O-ring)
• Отделка: черный оксид на корпусе
• Назначение: удержание гладких, скользких, неправильных или контурных деталей при минимальном давлении зажима
• Нагрузочные характеристики: примеры показаны в таблице (например, 1,763 lbs и 4,527 lbs в зависимости от размера)
