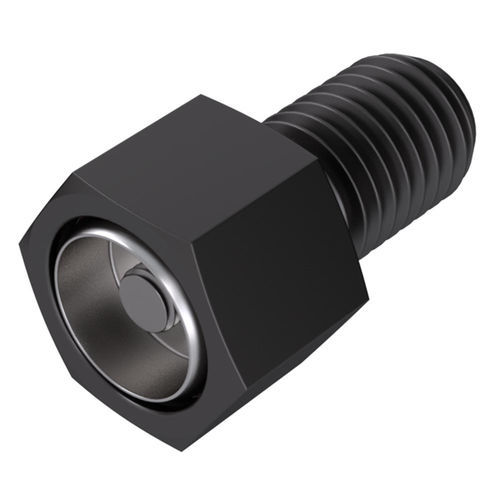

Винт для нивелирования BUH series

с шестигранной головкойс шестигранным углублениемиз нержавеющей стали

Обзор
Сменная накладка поворачивается, обеспечивая самовыравнивание на неровных поверхностях. Сменная накладка размещается в закаленной (Rc 58/60) стальной шаровой чаше из 440C и фиксируется блокирующим винтом. Накладку можно заменить при износе или при необходимости другой конструкции. Корпус выполнен из легированной стали, термически обработан до Rc 43/46 с черным оксидным покрытием. Ниже указанные детали относятся только к сборке Swivot и не включают накладку. Накладки должны заказываться отдельно путем выбора фиксированной захватной или опорной накладки соответствующего диаметра.

Характеристики

• Сменная накладка обеспечивает самовыравнивание на неровных поверхностях
• Накладка размещается в закаленной шаровой чаше из 440C (Rc 58/60)
• Накладка фиксируется блокирующим винтом для надежного позиционирования
• Корпус: легированная сталь, термообработка Rc 43/46, черное оксидное покрытие
• Сборка Swivot поставляется без накладки; накладки продаются отдельно

Доступные варианты деталей (табличное представление)
Заголовок: ID - SKU/Номер детали - Резьба - Диаметр сменной накладки (in) - L (in) - H (in) - H1 с 3/8 in. накладкой (in) - H1 с 1/2 in. накладкой (in) - SW (in) - V градусов - K (in) - Диаметр шарика (in) - Грузоподъемность (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

Медиа & Документы
Технический документ по захвату доступен для этого продукта (технический PDF).

Технические характеристики

• Седло накладки: закаленная шаровая чаша из 440C нержавеющей стали, твердость Rc 58/60
• Материал корпуса: легированная сталь, термообработка Rc 43/46
• Покрытие: черный оксид
• Крепление накладки: блокирующий винт
• Сборка: Swivot поставляется без накладки; накладки должны быть выбраны и заказаны отдельно в соответствии с диаметром
• Доступны различные варианты резьбы и размеров (см. список деталей выше)
