Основание для втулки на шариковом подшипнике GRL-C

стальдля линейной системыдля направляющей колонны

Обзор продукта

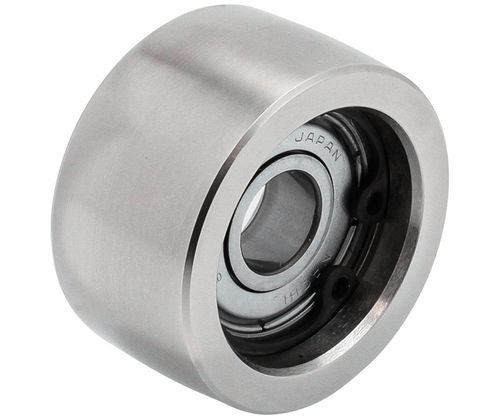

Крышки подшипников для направляющих роликов GRL-C имеют корончатую (выпуклую) рабочую поверхность и предназначены для направляющих применений средней нагрузки, таких как раздвижные двери и конвейерный транспорт. Материал корпуса: сталь 1045. Подшипник и стопорное кольцо типа C — стальные.

Типы продукта

• GRL-C: Крышка подшипника для направляющего ролика, сталь, корончатая поверхность

Варианты деталей (таблица)
ID | SKU | Номер детали | D (мм) | D1 (мм) | D2 (мм) | D3 (мм) | W (мм) | A (мм) | B (мм) | R (мм) | Тип подшипника | Применимые штифты ролика | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

Аксессуары

• GRL-BL: Кронштейн для направляющего колеса (аксессуар для крышек подшипников)
• Серии RLP, RLP-E, RLP-F: Штифты для направляющих колес (различные типы, совместимые с крышками подшипников)

Технические характеристики

• Тип поверхности: Корончатая (выпуклая) рабочая поверхность
• Типичные применения: Средняя нагрузка — раздвижные двери, конвейерный транспорт
• Материал корпуса: Сталь 1045
• Материал подшипника: Сталь (указанные типы ZZ)
• Стопорное кольцо: Стопорное кольцо типа C, стальное
• Доступные SKU/размеры: GRL30S-C, GRL40S-C, GRL50S-C, GRL60S-C, GRL70S-C (см. таблицу Варианты деталей для размеров и типов подшипников)
