Цилиндрическое основание для втулки CTG series

шариковоена шариковом подшипникеиз стали

Описание

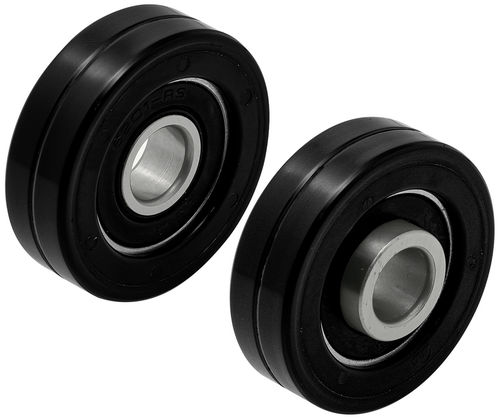

Эти ролики с уретановым покрытием и закрытым подшипником предназначены для легких нагрузок, например для раздвижных дверей и транспортировки на карьерах. Уретановая поверхность формуется непосредственно на специальном закрытом подшипнике для предотвращения отделения и обеспечивает тихую работу. Доступны варианты без фланца (A) и с двойным фланцем (B / D). Несколько роликов с закрытым подшипником можно комбинировать для многоточечной опоры и распределения нагрузки.

Варианты деталей (таблица)
ID | SKU | Номер детали | Тип | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | Тип специального подшипника | Применимые штифты ролика | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016

Медиа
Файл спецификаций (PDF) доступен для этого продукта.

Характеристики / технические спецификации

• Применение: уретановые ролики для легких нагрузок, подходят для раздвижных дверей и транспортировки на карьерах
• Уретановая поверхность формуется непосредственно на закрытом подшипнике для предотвращения отделения
• Тихая работа за счёт уретанового корпуса
• Доступны версии без фланца (A) и с двойным фланцем (B / D)
• Несколько роликов с закрытым подшипником можно использовать совместно
• Корпус: темно-коричневый полиуретан, твердость по Шору A95
• Подшипник: сталь, двойное резиновое уплотнение (например, 696-2RS, 626-2RS, 608-2RS, 6000-2RS)
• Несколько вариантов деталей с указанными размерами и применимыми штифтами перечислены в таблице выше
• Документ со спецификациями доступен (PDF)
