Плоское основание для втулки GRL-F

шариковоестальиз углеродистой стали

Описание продукта

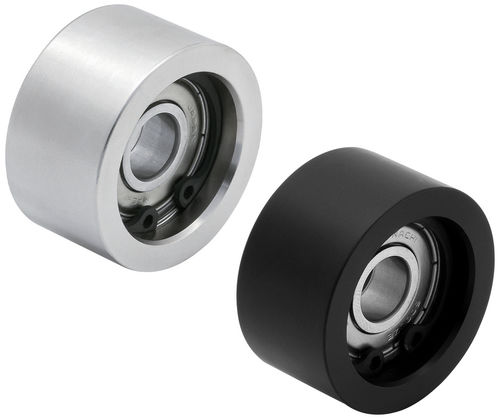

Эти направляющие ролики с крышкой подшипника имеют плоскую поверхность, подходят для средних нагрузок, таких как раздвижные двери и конвейерный транспорт. Корпуса доступны из стали 1045 или черного полиацеталя (POM). Подшипник и стопорное кольцо типа C — стальные.

Типы продукта

• GRL-F — сталь или пластик, крепление на подшипнике
• GRL-P-F — пластик, крепление на подшипнике или шпилька

Варианты деталей (таблица)

• Заголовок: ID | SKU | Номер детали | Материал | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | Тип подшипника | Применимые роликовые штифты
• 151010 | GRL30J-F | GRL30J-F | Пластик | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
• 151023 | GRL30S-F | GRL30S-F | Сталь | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
• 151038 | GRL40J-F | GRL40J-F | Пластик | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
• 151195 | GRL40S-F | GRL40S-F | Сталь | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
• 151041 | GRL50J-F | GRL50J-F | Пластик | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
• 151052 | GRL50S-F | GRL50S-F | Сталь | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
• 151067 | GRL60J-F | GRL60J-F | Пластик | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
• 151077 | GRL60S-F | GRL60S-F | Сталь | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
• 151090 | GRL70J-F | GRL70J-F | Пластик | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S
• 151099 | GRL70S-F | GRL70S-F | Сталь | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S

Медиа
Технический PDF доступен.
