Управляемый конвейерный ролик RR-EX

стальнитриловыйиз неопрена

Обзор

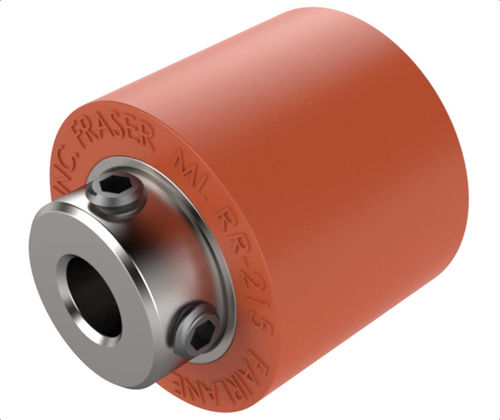

Сплошные ролики RR-EX — цилиндрические конвейерные/движущиеся ролики с гладким покрытием, прочно связанным со стальным вставным сердечником. Предназначены для монтажа на вал: ступица выступает за пределы ролика и поставляется с двумя стопорными винтами, размещёнными под углом 90° для крепления ролика на валу. Выбор материалов покрытия и значений дурометра позволяет адаптировать ролик к требованиям износа и перемещения грузов.

Материалы

• Неопрен
• Нитрил
• Уретан

Доступные варианты деталей (таблица)
ID | SKU | Part Number | D in | D1 in | D2 in | W in | W2 in | Durometer (Shore A) | Material | Color
112627 | RR-215-20W-EX375 | RR-215-20W-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 20 | Нитрил | Белый
112616 | RR-215-20-EX375 | RR-215-20-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 20 | Неопрен | Чёрный
112633 | RR-215-20W-EX500 | RR-215-20W-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 20 | Нитрил | Белый
112623 | RR-215-20-EX500 | RR-215-20-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 20 | Неопрен | Чёрный
112677 | RR-215-35W-EX375 | RR-215-35W-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | Нитрил | Белый
112651 | RR-215-35UR-EX375 | RR-215-35UR-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | Уретан | Жёлтый
112644 | RR-215-35-EX375 | RR-215-35-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | Неопрен | Чёрный
112684 | RR-215-35W-EX500 | RR-215-35W-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | Нитрил | Белый
112670 | RR-215-35UR-EX500 | RR-215-35UR-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | Уретан | Жёлтый
112649 | RR-215-35-EX500 | RR-215-35-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | Неопрен | Чёрный

Примечания
Каждый ролик поставляется с выступающей ступицей и двумя стопорными винтами (разнесены на 90°) для крепления на валу. Выбор материала покрытия определяет дураметр (жесткость) и цвет. Перечисленные варианты являются представительными вариантами деталей с их ключевыми размерами и выбором материала/дураметра.

Технические характеристики

• Коммерческое обозначение (модель): RR-EX
• Крепление: Привод на вал (ступица выступает за ролик; фиксируется двумя стопорными винтами под 90°)
• Вставка: Стальная вставка; покрытие ролика прочно связано с вставкой
• Доступные материалы покрытия: Неопрен, Нитрил, Уретан
• Диапазон дураметра: 20–95 Shore A
• Типичный внешний диаметр, указанный в таблице: 1.50 in
• Типичный диаметр ступицы (D1): .88 in
• Примеры D2 (под отверстие / размер вставки): .376/.380 in или .501/.505 in
• Типичная ширина (W): 1.25 in; W2: .38 in
• Соответствие цвета и материала, показанное в вариантах (например, Нитрил - Белый, Неопрен - Чёрный, Уретан - Жёлтый)
