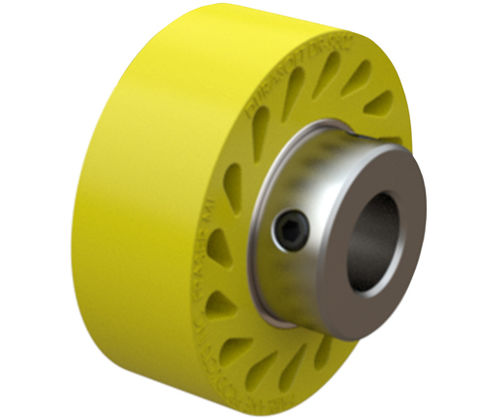

Свободный конвейерный ролик DR-EX

управляемыйиз сталииз нитрильного каучука

Обзор продукта
Серия DuraSoft® DR-9502 представляет собой вальные ролики с стальным вкладышем и эластомерной внешней поверхностью, постоянно связанной с вкладышем. Предназначены для конвейерных и грузоподъёмных применений, где требуется упругое контактирование и надёжное крепление на валу. Фланец выступает за пределы ролика и крепится к валу двумя установочными винтами, расположенными под углом 90°.

Материалы и твердость

• Доступные внешние материалы: уретан (urethane), нитрил, неопрен
• Диапазон твёрдости: 20–95 Shore A (примеры в таблице: 35, 60, 80)

Конструкция и особенности

• Гладкая контактная поверхность, постоянно склеенная со стальным вкладышем для стабильной работы
• Фланец для валовой установки выступает за ролик для удобства монтажа
• Фланец поставляется с двумя установочными винтами под углом 90° для крепления на валу
• "Каплевидные" отверстия в эластомере обеспечивают управляемую гибкость для плотного, но не повреждающего контакта

Доступные варианты деталей (таблица)
Header: ID | Part Number | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometer (Shore A) | Material | Color
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

Примечания
Перечисленные ролики — вальные типы с постоянным склеенным стальным вкладышем. Доступны варианты из уретана (примеры выше), нитрила и неопрена. Таблица содержит сведения о диаметрах, ширинах, твердости и цветах, если указаны.

Технические характеристики

• Вальный ролик с фланцем и двумя установочными винтами (90°)
• Стальной вкладыш постоянно склеен с эластомерной внешней частью
• Внешние материалы: уретан, нитрил, неопрен
• Диапазон твёрдости (Shore A): 20–95
• Типичный наружный диаметр (D) для перечисленных деталей: 2.50 in
• Ширины (W): 0.92 in; ширина фланца (W2): 0.50 in
• Показанные внутренние диаметры (D1): 1.25 in и 1.37 in
• Диапазоны размеров отверстия/вкладыша (D2) по детальному номеру (примеры: .501/.505, .626/.631, .751/.756, 1.001/1.006)
• Особенность конструкции: "каплевидные" отверстия в эластомере для адаптивного контакта
