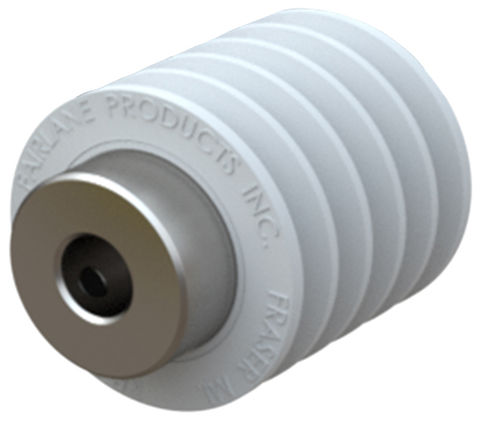

Управляемый конвейерный ролик RR-EX

нитриловыйиз неопренаиз полиуретана

Обзор продукта
Ролики с ребрами имеют окружные канавки, постоянно соединенные со стальной вставкой, и разработаны для установки на вал. Ступица выступает за пределы ролика и поставляется с двумя притирными винтами, расположенными под углом 90°, для крепления на валу. Рифленый профиль уменьшает площадь контакта с заготовкой и отводит грязь, мусор и жидкости от контактной поверхности. Ролики доступны в материалах неопрен, нитрил и уретан с твердостью от 20 до 60 Shore A.

Материалы и варианты

• Материалы: неопрен, нитрил, уретан
• Твердость: Диапазон, указанный на сайте 20–60 (дюрометр, Shore A)
• Крепление: Привод на вал с выступающей ступицей и двумя притирными винтами (с интервалом 90°)
• Вставка: Стальная вставка (постоянно склеена)

Варианты деталей (таблица)
Заголовок: ID | SKU | Номер детали | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Кол-во ребер | Дюрометр (Shore A) | Материал | Цвет
113338 | RR-9250-2-20-EX500 | RR-9250-2-20-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 20 | Неопрен | Черный
113356 | RR-9250-2-20W-EX500 | RR-9250-2-20W-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 20 | Нитрил | Белый
113342 | RR-9250-2-20-EX625 | RR-9250-2-20-EX625 | 2.00 | 1.25 | .626/.631 | .92 | .50 | 3 | 20 | Неопрен | Черный
113362 | RR-9250-2-20W-EX625 | RR-9250-2-20W-EX625 | 2.00 | 1.25 | .626/.631 | .92 | .50 | 3 | 20 | Нитрил | Белый
113345 | RR-9250-2-20-EX750 | RR-9250-2-20-EX750 | 2.00 | 1.25 | .751/.756 | .92 | .50 | 3 | 20 | Неопрен | Черный
113364 | RR-9250-2-20W-EX750 | RR-9250-2-20W-EX750 | 2.00 | 1.25 | .751/.756 | .92 | .50 | 3 | 20 | Нитрил | Белый
113325 | RR-9250-2-20-EX10 | RR-9250-2-20-EX10 | 2.00 | 1.37 | 1.001/1.006 | .92 | .50 | 3 | 20 | Неопрен | Черный
113349 | RR-9250-2-20W-EX10 | RR-9250-2-20W-EX10 | 2.00 | 1.37 | 1.001/1.006 | .92 | .50 | 3 | 20 | Нитрил | Белый
113398 | RR-9250-2-35-EX500 | RR-9250-2-35-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 35 | Неопрен | Черный
113516 | RR-9250-2-35W-EX500 | RR-9250-2-35W-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 35 | Нитрил | Белый

Примечания

• Рифленый (ребристый) профиль уменьшает площадь контакта и отводит мусор/жидкости от контактной поверхности.
• Внутри ролика склеена закаленная стальная вставка для установки на вал.
• Ступица поставляется с двумя притирными винтами (90°) для крепления на валу.

Технические характеристики

• Коммерческое обозначение: RR-EX
• Тип продукта: Ролики с ребрами (привод на вал)
• Вставка: Стальная вставка, постоянно склеенная
• Крепление: Привод на вал; ступица выступает за пределы ролика; ступица закрепляется двумя притирными винтами под углом 90°
• Доступные материалы: неопрен, нитрил, уретан
• Дюрометр (Shore A): Типичный диапазон на сайте 20–60 (отдельные значения в списке частей: 20, 35 и т.д.)
• Типичные номинальные диаметры (примеры из списка): D = 2.00 in; примеры D1: 1.25 in, 1.37 in
• D2 (примеры диапазонов ID): .501/.505, .626/.631, .751/.756, 1.001/1.006
• Ширины (W): типично .92 in; W2 (ширина ступицы): типично .50 in
• Количество ребер в таблице: 3 (для перечисленных деталей)
• Цвета по материалу в списке: Черный (Неопрен), Белый (Нитрил)
