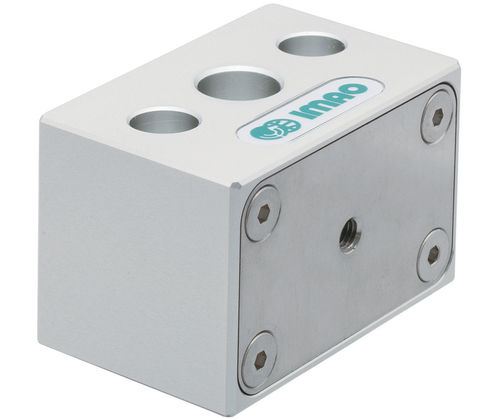

Хомут вала из нержавеющей стали PSLC-L

из алюминияна пружинеминиатюрный

Обзор продукта
Пневматические зажимы блокировки вала PSLC-L разработаны для быстросменных применений и обеспечивают надежное зажатие скользящих валов и шпинделей после регулировки положения. Зажим выполняется пружиной при отсутствии воздуха, а разжатие — пневматически при подаче воздуха. Механизм пружинного зажима и пневматического разжима предотвращает потерю силы зажима из-за утечек воздуха. Корпус: алюминий 5052A; зажимной вал: анодированный алюминий 5052A; крышка: нержавеющая сталь 304.

Ключевые характеристики

• Пневматическое управление с пружинным зажимом (зажим при удалении воздуха, разжим при подаче воздуха)
• Компактная конструкция для ограниченных пространств
• Материал корпуса: алюминий 5052A
• Зажимной вал: анодированный алюминий 5052A
• Крышка: нержавеющая сталь 304
• Предназначены для быстросменных систем и надежного крепления скользящих валов и шпинделей

Доступные варианты

• PSLC08-3L — Тип давления: Low — D: 8 mm — L: 35 mm — Рабочее давление: 43-100 — Удерживающий момент: 0.15 Lbs — Скользящая нагрузка: 11.2 Lbs — Подходящий диаметр вала: 8 mm
• PSLC08-5L — Тип давления: Standard — D: 8 mm — L: 35 mm — Рабочее давление: 72-100 — Удерживающий момент: 0.30 Lbs — Скользящая нагрузка: 20.2 Lbs — Подходящий диаметр вала: 8 mm
• PSLC10-3L — Тип давления: Low — D: 10 mm — L: 35 mm — Рабочее давление: 43-100 — Удерживающий момент: 0.22 Lbs — Скользящая нагрузка: 13.4 Lbs — Подходящий диаметр вала: 10 mm
• PSLC10-5L — Тип давления: Standard — D: 10 mm — L: 35 mm — Рабочее давление: 72-100 — Удерживающий момент: 0.37 Lbs — Скользящая нагрузка: 22.5 Lbs — Подходящий диаметр вала: 10 mm
• PSLC12-3L — Тип давления: Low — D: 12 mm — L: 35 mm — Рабочее давление: 43-100 — Удерживающий момент: 0.30 Lbs — Скользящая нагрузка: 13.4 Lbs — Подходящий диаметр вала: 12 mm
• PSLC12-5L — Тип давления: Standard — D: 12 mm — L: 35 mm — Рабочее давление: 72-100 — Удерживающий момент: 0.44 Lbs — Скользящая нагрузка: 22.5 Lbs — Подходящий диаметр вала: 12 mm
• PSLC16-3L — Тип давления: Low — D: 16 mm — L: 40 mm — Рабочее давление: 43-100 — Удерживающий момент: 0.52 Lbs — Скользящая нагрузка: 17.0 Lbs — Подходящий диаметр вала: 16 mm
• PSLC16-5L — Тип давления: Standard — D: 16 mm — L: 40 mm — Рабочее давление: 72-100 — Удерживающий момент: 0.89 Lbs — Скользящая нагрузка: 31.5 Lbs — Подходящий диаметр вала: 16 mm
• PSLC20-3L — Тип давления: Low — D: 20 mm — L: 40 mm — Рабочее давление: 43-100 — Удерживающий момент: 0.66 Lbs — Скользящая нагрузка: 17.0 Lbs — Подходящий диаметр вала: 20 mm
• PSLC20-5L — Тип давления: Standard — D: 20 mm — L: 40 mm — Рабочее давление: 72-100 — Удерживающий момент: 1.10 Lbs — Скользящая нагрузка: 31.5 Lbs — Подходящий диаметр вала: 20 mm

Медиа / Документы

• Технические характеристики (PSLC-L.pdf)
• Инструкция по PSLC-L Shaft Clamp (PSLC-L-E.pdf)

Технические характеристики

• Работа: пружинный зажим при удалении воздуха; пневматическое разжатие при подаче воздуха — предотвращает потерю удерживающей силы при утечках воздуха
• Материал корпуса: алюминий 5052A
• Материал зажимного вала: анодированный алюминий 5052A
• Материал крышки: нержавеющая сталь 304
• Доступные диаметры (D): 8 mm, 10 mm, 12 mm, 16 mm, 20 mm
• Варианты по типу давления: Low и Standard
• Монтажная ширина (между монтажными отверстиями): 35 mm или 45 mm
• Данные по рабочему давлению, удерживающему моменту и скользящей нагрузке для каждой варианта указаны в разделе Варианты
