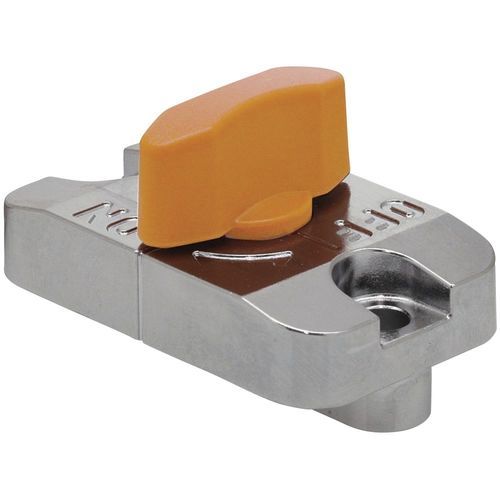

Задвижной врезной замок QCSL1003-BK

из нержавеющей сталииз цинка

Скользящий замок перемещается в щелевом отверстии и фиксируется четвертью оборота ручки. Если замок закреплен на плите или поверхности стола, пользователь может зафиксировать металлическую планку или пластину с прорезью на различном расстоянии. В качестве альтернативы замок можно прикрепить к пластине или другому объекту под планкой с пазом, чтобы зафиксировать его в любом месте вдоль хода паза. Ручка блокируется в положении ON и разблокируется в положении OFF. Механизм блокировки состоит из клина, который прижимает вал к поверхности пластины. Номинальная нагрузка составляет до 112 фунтов. Корпус изготовлен из литого под давлением цинка с хромированным покрытием. Ручка изготовлена из оранжевого или черного полиамида, армированного стекловолокном. Вал/клинок изготовлен из нержавеющей стали, а плунжер - из полиацеталя. Для изготовления стального прутка с прорезью используйте плоский пруток марки JIS H14, изготовленный из SS400, 1045, 304 и т. д. Ширина прутка должна быть не менее 30 мм. Ширина паза составляет 10 мм (+0,2/0) с фаской около C0,3. Толщина прутка указана на сетке.
