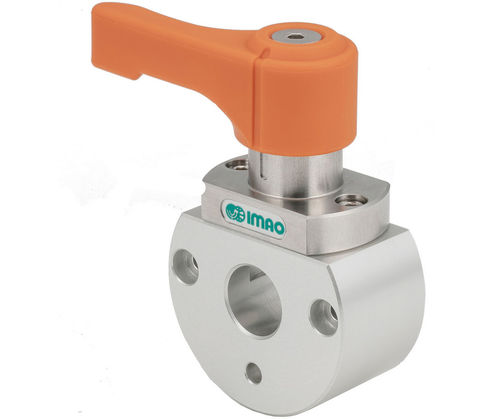

Ручная зажимная система QCSHL-DK

механическаяс ручным управлениемна пружине

Обзор продукта
Этот модуль зажима с push-lock обеспечивает фиксацию без инструментов поворотом рукояти на 90° для быстрой регулировки скольжения и угла. Предварительно собранный модуль монтируется непосредственно на круглые валы Ø14 мм, что исключает необходимость в индивидуальных крепежных элементах. Внутренняя пружина поддерживает постоянную силу зажима, предотвращая перетягивание или недостаточное затягивание и обеспечивая повторяемое позиционирование в промышленных применениях.

Ключевые характеристики

• Фиксация без инструментов поворотом рукояти на 90° для быстрого блокирования/разблокирования
• Предварительно собранный модуль для прямого монтажа на круглые валы Ø14 мм
• Внутренняя пружина поддерживает постоянную силу зажима, избегая перетягивания/недостаточного затягивания
• Разработан для регулировки скольжения и угла в приспособлениях и узлах

Материалы

• Корпус зажима: нержавеющая сталь 303
• Рукоятка: полиамид (оранжевый)
• Кольцо/воротник: анодированный алюминий A5052

Технические характеристики

• Диаметр отверстия: 14 мм (совместимость с валом)
• Диаметр монтажного отверстия: 4 мм, глубина 6 мм
• Расстояние между опорными стойками (диаметр): 46 мм
• Длина корпуса: 24 мм
• Высота рукоятки: 39 мм
• Расстояние между центрами монтажных отверстий (ширина): 36 мм
• Сила зажима: 90 lbs (≈401 N)

Монтаж и совместимость

• Предварительная сборка для прямой установки на круглые валы; индивидуальные кронштейны не требуются
• Подходит для линейных направляющих, регулируемых приспособлений и систем быстрого позиционирования
• Для надежного крепления проверьте Ø14 мм вала и используйте указанные размеры монтажных отверстий

Медиа

• Доступно видео продукта
• Доступен документ с техническими характеристиками (PDF)
