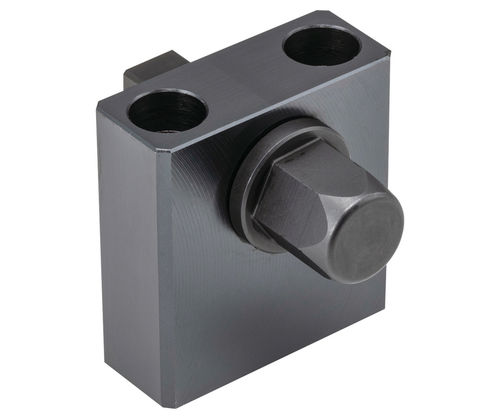

Удлинитель для прижимного устройства PTRC1 series

Обзор продукта
Удлинители PTRC1 предназначены для увеличения рабочего вылета при использовании прижимов PTPD1 и пружинных упоров PTNS1. Универсальная конструкция допускает установку удлинительной штанги и шестигранной торцевой головки (не входят в комплект). Шестигранная головка может вращаться вручную, с помощью импульсного гайковерта или использоваться с nutrunner на автоматизированных линиях. Корпус — сталь 1045 с черным оксидным покрытием; шестигранная головка — сталь 4135, закаленная и отпускная, черный оксид.

Варианты деталей / Размеры

• PTRC1-25 (SKU PTRC1-25) — H=42 мм, H1=25 мм, H2=33 мм — Совместим: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 мм, H1=30 мм, H2=38 мм — Совместим: PTPD1-12, PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 мм, H1=40 мм, H2=48 мм — Совместим: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 мм, H1=50 мм, H2=57 мм — Совместим: PTNS1-16

Совместимость

• Разработано для PTPD прижимов серии (варианты PTPD1)
• Также совместимо с пружинными упорами PTNS1

Материалы и покрытие

• Корпус: сталь 1045 с черным оксидным покрытием
• Шестигранная головка: сталь 4135, закаленная и отпускная, черный оксид

Применение

• Установите удлинительную штангу и шестигранную головку (не входят в комплект) для подключения к прижиму или упору
• Шестигранную головку можно поворачивать вручную, импульсным гайковертом или использовать с nutrunner на автоматизированных линиях

В комплекте / Не в комплекте

• В комплекте: корпус удлинителя и шестигранная головка, как описано
• Не в комплекте: удлинительная штанга и шестигранная головка (торцевая насадка)

Медиа и документация

• Доступно видео продукта и загружаемый лист спецификаций

Технические характеристики

• Модель: PTRC1
• Материал корпуса: сталь 1045
• Материал шестигранной головки: сталь 4135, закаленная и отпускная
• Покрытие: черный оксид на корпусе и головке
• Режим работы: ручной, импульсный гайковерт или совместимость с nutrunner
• Требуется: удлинительная штанга и шестигранная насадка (не включены)
• Доступные размеры: PTRC1-25, PTRC1-30, PTRC1-40, PTRC1-50
• Типичное применение: увеличение рабочего вылета прижимов PTPD и упоров PTNS1 на автоматизированных производственных линиях
