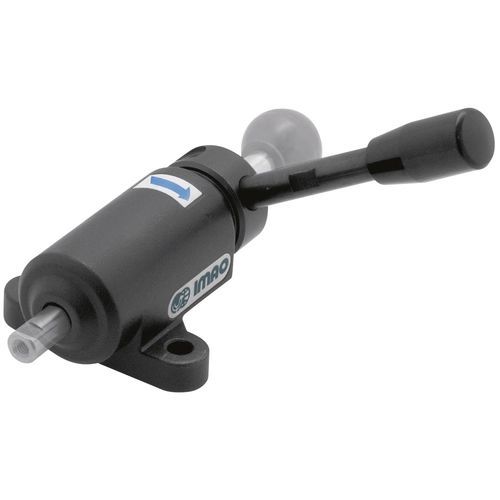

Зажимное приспособление с ручным управлением QLRC-08L

для обрабатываемых деталейиз сталигоризонтальный

Эти упорные зажимы состоят из зажимного корпуса и зажимной планки, используемых вместе для широкого спектра решений по закреплению деталей. Для зажима просто проведите стержень через центр зажимного корпуса до контакта с заготовкой. Окончательная фиксация достигается поворотом рукоятки, которая выдвигает и зажимает планку для надежной фиксации. Отпустив рукоятку, можно втянуть зажимную планку для извлечения заготовки. Длинный вылет зажимной планки позволяет зажимать углубленные или труднодоступные детали. Зажимная планка имеет резьбу на конце, что позволяет устанавливать на нее индивидуальные наконечники. Зажимную планку можно обрезать до нужной длины. (Если пользователь изготавливает зажимную планку на заказ, рекомендуется обработать внешний диаметр с допуском h9 или лучше, чтобы обеспечить правильную посадку) Крепится сверху с помощью двух монтажных отверстий. Номера деталей, заканчивающиеся на R, имеют направление зажима по часовой стрелке, а номера деталей, заканчивающиеся на L, имеют направление зажима против часовой стрелки. Когда сила реакции превышает указанное усилие зажима, зажим разжимается. Корпус зажима и рычаг изготовлены из легированной стали 1045. Внутренний кулачок изготовлен из закаленной легированной стали 4115. Черное оксидное покрытие. Рукоятка из черного пластика. Корпус зажима и зажимная планка продаются отдельно.
