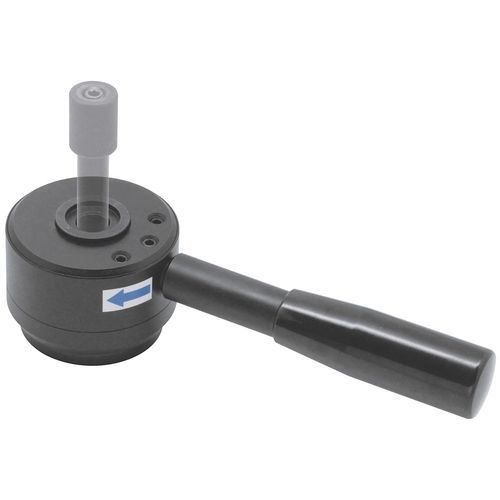

Механический натяжной патрон QLPDH series

Предназначен для более тяжелых заготовок и нагрузок при обработке. Используются с модифицированным пользователем зажимным штифтом или стандартным зажимным винтом. Эти зажимы аналогичны стандартным тянущим зажимам, но рассчитаны на более тяжелые заготовки и нагрузки при обработке. Они предназначены для использования с модифицированным пользователем зажимным штифтом или стандартным зажимным винтом. При вращении рукоятки зажим тянет штифт или винт вниз и фиксирует его в нужном положении. Четыре винта и отверстие для штифта обеспечивают надежное крепление и точное расположение зажима. Также предлагаются монтажные основания для крепления с верхней стороны. Зажим имеет три отверстия для установки рукоятки. Рекомендуемый допуск на толщину заготовки составляет +/-.5 мм для серии 400 и +/-.8 мм для серии 500. Максимальная нагрузка на рукоятку составляет 134 фунта. Корпус и зажимное кольцо изготовлены из легированной стали 4140. Ось рукоятки изготовлена из легированной стали 1045. Детали проходят термическую обработку с покрытием из черного оксида. Рукоятка из черного пластика.
