Штифт-фиксатор убирающийся CP745 series

Описание

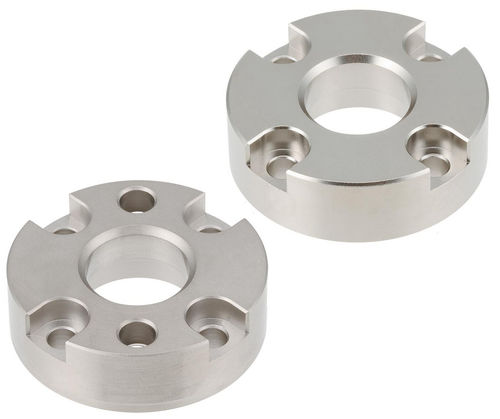

Эти приёмники локатора используются с выдвижными креплениями локатора CP745 и предназначены для установки на базы и пластины приспособлений для точного позиционирования. При использовании четырёх и более приёмников можно применять Standard-приёмники для дополнительных креплений, тогда как по крайней мере два Accurate-приёмника обеспечивают повторяемую точность. Точная повторяемость 0.02 мм достигается при использовании локатора с Accurate-приёмником. Изготовлены из легированной стали 4140, термически обработанной (закалка и отпуск), с химическим никелевым покрытием.

Варианты деталей

• ID | SKU | Номер детали | Тип | Описание | Резьба T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

Медиа

• Видео продукта (имя файла: cp740.mp4)
• Иллюстрация монтажа CP740 на 2 приёмника (изображение)
• Иллюстрация монтажа CP740 на 4 приёмника (изображение)
• Технические характеристики (PDF)
• Инструкция по использованию (PDF)

Технические характеристики

• Модель: CP745
• Совместимость: Использовать с Flex CP740 локаторами / используется с выдвижными креплениями локатора CP745
• Повторяемость: 0.02 мм (с Accurate-приёмником)
• Материал: легированная сталь 4140, термически обработанная (закалка и отпуск)
• Покрытие: химическое никелирование
• Доступные версии: Accurate (A) и Standard (B)
• Резьба: M5 x 0.80
• Размеры (типичные из таблицы): D = 40 мм; D1 = 16.2 мм; Dp = 32 мм; H = 12.5 мм
