Штифт-фиксатор из нержавеющей стали CP741 series

Описание продукта

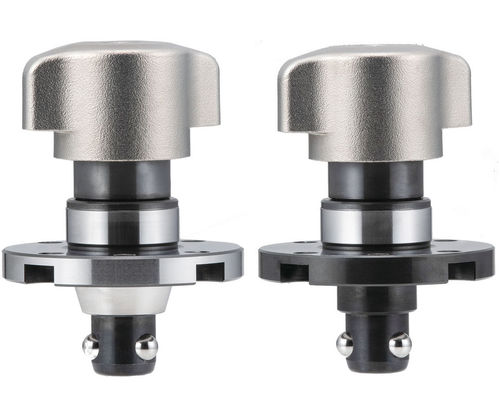

Фиксатор позиционирования Flex CP741 — это прецизионная зажимная направляющая, разработанная для установки на основания и пластины оснастки и использования с Flex-приёмниками. Управление осуществляется поворотом рукоятки на четверть оборота; механизм расширяет шарики на запирающем штифте для фиксации детали. Обеспечивает повторяемость позиционирования 0,003 мм и усилие зажима 674 lbs. Корпус из стали 4140 с нитрокарбюрированным покрытием; рукоятка и поршень из нержавеющей стали серии 300; шарики из нержавеющей стали 4140.

Медиа

• Видео продукта (MP4)
• Технические характеристики (PDF)
• Инструкция по использованию (PDF)

Варианты продукта (резюме)

• CP741-1660L — Конический (Тип A): D 60 mm | D1 16 mm | D2 24,5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (без зажима) 56 mm | H2 (в зажиме) 50 mm | H3 8 mm | Усилие зажима 674 lbs | Повторяемость 0,003 mm | Использовать с AMWF40-BU-T, AMWF40-BU-D
• CP741-1660S — Прямой (Тип B): D 60 mm | D1 16 mm | D2 20,0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (без зажима) 56 mm | H2 (в зажиме) 50 mm | H3 8 mm | Усилие зажима 674 lbs | Повторяемость 0,003 mm | Использовать с AMWF40-BU-S

Технические характеристики

• Модель: CP741
• Работа: Ручка четверть оборота (прецизионная)
• Повторяемость позиционирования: 0,003 mm
• Усилие зажима: 674 lbs
• Материал корпуса: сталь 4140 с нитрокарбюрированным покрытием
• Материал ручки и поршня: нержавеющая сталь серии 300
• Материал шариков: нержавеющая сталь 4140
• Крепление: Предназначен для монтажа на основания и пластины оснастки; используется с шаровыми замками-приёмниками
• Совместимые приёмники: AMWF40-BU-T, AMWF40-BU-D (конические); AMWF40-BU-S (прямые)
• Доступные варианты: CP741-1660L (конический) и CP741-1660S (прямой) — ключевые размеры выше
