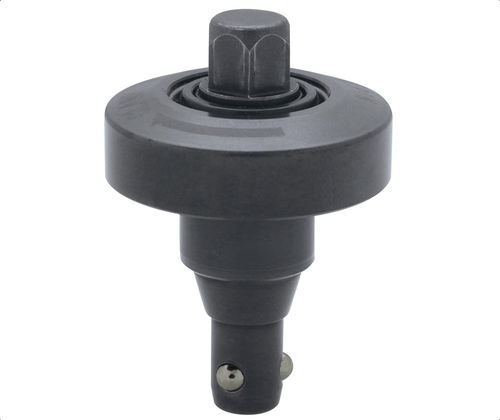

Штифт-фиксатор с шестигранной базой CP730 series

с резьбовым хвостовиком

Описание продукта
Эти крепёжные定位аторы (локаторы) используются совместно с приёмниками Flex. Устанавливаемые на основания и пластины оснастки, они обеспечивают точную локализацию и повторяемое позиционирование плит и инструментов. Доступны варианты с коническим или прямым хвостовиком; на этой странице представлены варианты с шестигранной головкой. Обеспечивают точное повторное монтажное расположение плит при перемещении между станками или операциями при сохранении соосности.

Материалы и покрытия

• Корпус: легированная сталь 4140, нитрокарбюрированная обработка
• Зажимной винт: сталь 4137, термообработка, покрытие чёрный оксид
• Шарики: сталь 52100

Работоспособность и повторяемость

• Повторяемость (горизонтальный монтаж): ±0.008 mm
• Повторяемость (вертикальный монтаж): ±0.01 mm

Типы продукта / характеристики

• Стили крепления: шестигранная головка (эта страница); доступны конические и прямые варианты хвостовика
• Назначение: монтаж на основания и пластины оснастки для локализации и позиционирования; используется с приёмниками Flex

Доступные варианты деталей (таблица)
Столбцы: Номер детали | Тип | Резьба | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | Сила зажима (Lbs) | Допускаемый момент на винт (Lbs) | Повторяемость позиционирования (mm) | Использовать втулку приёмника (PN)
CP730-0939LH | Конический | M4x0.70 - Глубина 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | Прямой | M4x0.70 - Глубина 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | Конический | M4x0.70 - Глубина 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | Прямой | M4x0.70 - Глубина 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | Конический | M5x0.80 - Глубина 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | Прямой | M5x0.80 - Глубина 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

Примечания

• Разработаны для работы с приёмниками Flex (подходящая втулка приёмника указана для каждой варианта)
• Доступны несколько вариантов головок и хвостовиков; на этой странице показаны варианты с шестигранной головкой

Технические характеристики

• Семейство моделей: CP730
• Повторяемость (горизонтально): ±0.008 mm
• Повторяемость (вертикально): ±0.01 mm
• Материал корпуса: легированная сталь 4140, нитрокарбюрированная обработка
• Материал зажимного винта: сталь 4137, термообработанная, покрытие чёрный оксид
• Материал шариков: сталь 52100
• Варианты резьбы: M4 x 0.70 (глубина 6), M5 x 0.80 (глубина 7) в зависимости от варианта
• Диапазон силы зажима (пример): от 382 до 1 010 lbs в зависимости от варианта
• Диапазон допускаемого момента на винт (пример): от 1.4 до 5.1 lbs в зависимости от варианта
• P.C.D., диаметры и высоты указаны для каждой варианта в таблице выше
• Типичные применения: пластины оснастки; локализация и позиционирование на основаниях оснастки; воспроизводимые установки между станками
