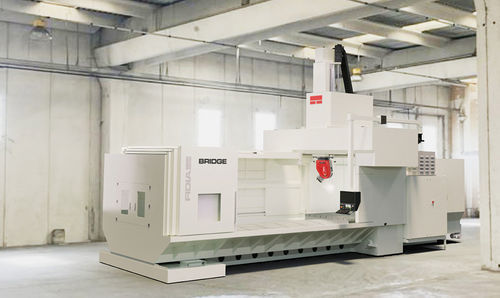

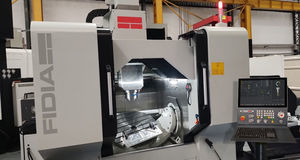

Фрезерный станок 5 осей BRIDGE series

вертикальныйс подвижным столомс рамой

Обзор продукта
Fidia BRIDGE — 5-осевой фрезерный центр с фиксированной портальной конструкцией и подвижным столом. Высококачественные чугунные компоненты, оптимизированные методом конечных элементов (FEM), обеспечивают жесткость конструкции, необходимую для высокоскоростного чернового и высококачественного чистового резания. Машина спроектирована для высокой точности и тяжёлых производственных задач.

Применения и гибкость
Большой просвет между колоннами облегчает установку оснастки и сложных деталей. В сочетании с би-ротационной головкой FIDIA, вариантами шпинделя, интегрированными измерительными системами, магазином инструмента до 60 позиций и системой охлаждения высокого давления BRIDGE подходит для производства штампов, моделей, прототипов и конструкционных авиационных деталей.

Конфигурации и размеры
Серия BRIDGE представлена в трёх вариантах ходов осей и двух вариантах шпинделя для 5-осевой би-ротационной головки FIDIA.

Стол (конструкция и грузоподъёмность)
Подвижный стол по оси X оснащён T-образными пазами для крепления заготовки. Поддержка стола по всему ходу исключает выступы и отклонения в процессе обработки. Прецизионные роликовые направляющие и шарико-винтовые пары класса C3, непосредственно связанные с бесщеточными двигателями осей, обеспечивают высокую динамику, точность и повторяемость. Кинематика защищена нержавеющими кожухами от пыли, стружки и охлаждающей жидкости.

Конструкция
Прочный портальный каркас с усилённым основанием и плотными рёбрами жёсткости обеспечивает максимальную жёсткость и сопротивление резательным нагрузкам, гарантируя стабильную опору стола при тяжёлых обработках.

Особенности конструкции Y и Z
Ось Y выполнена в виде каретки, опирающейся на три роликовые направляющие, расположенные по двум сторонам жёсткой балки для обеспечения ортогональности движущихся поверхностей. Вертикальный RAM имеет увеличенное сечение и приводится в действие двумя шарико-винтовыми парами в тандеме с бесщеточными двигателями для минимизации деформаций и поддержания стабильной точности.

Би-ротационная головка M5A
Головка M5A оптимизирована для высокоскоростного фрезерования, имеет компактную асимметричную чугунную конструкцию для тепловой стабильности. Подходит для обработки стали, чугуна и алюминия, обеспечивает доступ в труднодоступные зоны.

Матрица размеров (ходы осей и параметры стола)
Ходы осей | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
Размеры стола (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
Макс. нагрузка (Kg) | 6.000 | 8.000 | 12.000

Опции и аксессуары

• 5-осевая би-ротационная головка FIDIA (M5A)
• Интегрированные измерительные системы
• Магазин инструментов до 60 позиций
• Система охлаждения высокого давления
• Два варианта шпинделя для головки

Характеристики / технические спецификации

• Тип машины: 5-осевой фрезерный центр с фиксированным порталом и подвижным столом
• Конструкция: высококачественный чугун, оптимизированный FEM, усиленное основание с плотными рёбрами
• Ходы осей (X x Y x Z): см. матрицу размеров выше (BRIDGE 2 / BRIDGE 3 / BRIDGE 4)
• Размеры стола (XY): 2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 мм (в зависимости от модели)
• Макс. нагрузка на стол: 6.000 кг (BRIDGE 2), 8.000 кг (BRIDGE 3), 12.000 кг (BRIDGE 4)
• Особенности стола: подвижный стол с опорой по всему ходу и T-пазами для крепления
• Направляющие и передача: прецизионные роликовые направляющие, шарико-винтовые пары класса C3, бесщеточные двигатели осей
• Защита: нержавеющие кожухи для кинематики (защита от пыли, стружки и охлаждающей жидкости)
• RAM: вертикальный RAM, приводимый двумя шарико-винтовыми парами в тандеме с бесщеточными двигателями
• Головка: M5A би-ротационная головка, чугунная конструкция, компактная асимметричная конструкция
• Аксессуары: интегрированная измерительная техника, магазин до 60 позиций, высокое давление охлаждения
• Типичные применения: формы, модели, прототипы, конструкционные авиационные детали
