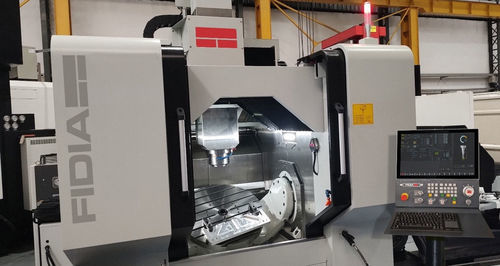

Обрабатывающий центр 5 осей Go9

вертикальныйдля сталидля алюминия

Обзор
Go9 — 5-осевой портальный обрабатывающий центр, разработанный для высокоскоростного фрезерования сложных деталей из стали, упрочнённой стали, алюминия и титана. Монолитная чугунная U-рама обеспечивает высокую жёсткость и термическую стабильность. Компактные габариты, не требует специального фундамента, демпфирующая масса 24 т. Директ-драйв (torque) моторы на осях A и C и активный температурный контроль по всей кинематической цепи делают Go9 подходящим для формовочных цехов, авиакосмических поставщиков и производителей автомобильных штампов.

Ключевые характеристики

• Монолитная чугунная конструкция
  Единственный U-образный каркас весом 24 т. Не требует специального фундамента. Высокая термостабильность и демпфирование вибраций.
• A и C оси на torque-двигателях
  Ход без люфтов с прямыми энкодерами. Два мотора на ложементе A-оси для максимальной жёсткости. Активное охлаждение всех моторов.
• Активный температурный контроль
  Выделенный чиллер для шариковинтов XYZ и для прямых моторов A и C. Охлаждаемый шпиндель с отдельным чиллером для предотвращения теплового удлинения.
• Высокоскоростные шариковинты
  Шариковинты класса C3, с предварительным натягом и coolant-through на XYZ. Y-ось портала с двойным приводом и двойной оптической шкалой для симметричного движения.

Области применения

• Литниковые формы для литья под давлением пластмасс: обработка стали и упрочнённой стали для сложных высокоточных деталей форм для автомобильной и оптической продукции.
• Ковочные штампы: штампы из упрочнённой стали для горячей ковки в автомобильной и промышленной отраслях.
• Авиация: кронштейны, вращающиеся детали для газотурбинных двигателей и конструкционные элементы из алюминия и титана.

Техническая информация (таблицы)
Технические примечания: Все данные точности в соответствии со стандартом VDI 3441. Условие измерения: 20°C, макс. отклонение 3°C, макс. изменение 1°C/ч.

PARAMETER : VALUE
Линейные оси (XYZ) :
X : 800 mm
Y : 900 mm (+330 mm)
Z : 620 mm
Макс. скорость (X, Y, Z) : 48 m/min

Данные машины
Габариты : 4400 x 3200 mm
Общий вес : 24 000 kg

ОПЦИИ ШПИНДЕЛЯ
Options : M3A/32-18 (STD) | M3A/35-24 (OPT)
Макс. мощность S1 / Макс. мощность S6 : 26 kW / 32 kW | 25 kW / 35 kW
Макс. крутящий момент S1 / S6 : 124 Nm / 154 Nm | 83 Nm / 119 Nm
Макс. скорость : 18 000 rpm | 24 000 rpm
Интерфейс инструмента : HSK-A63 | HSK-A63
Смазка шпинделя : Постоянная смазка | Воздух/Масло

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
Стандарт : 48 pockets (HSK), цепной тип, сменный рычаг
Опция : 96 pockets (HSK), дисковый тип

ФРЕЗЕРНЫЙ СТОЛ TRT/800
Диаметр стола : Ø 800 mm
Макс. диаметр вращения (swing) : Ø 1000 mm
Т-образные пазы : 9 x 14 mm, шаг 90 mm
Макс. нагрузка : 1200 / 950 kg
Ход оси A : ±125°
Ход оси C : Endless (360° continuous)
Позиционная разрешающая способность : 0.001°
Крутящий момент зажима C / A : 3000 Nm / 6000 Nm

Примечание: Изображения CNC-систем на странице товара (nC19, C20). Go9 также доступен опционально с управлением SIEMENS "Sinumerik ONE".
