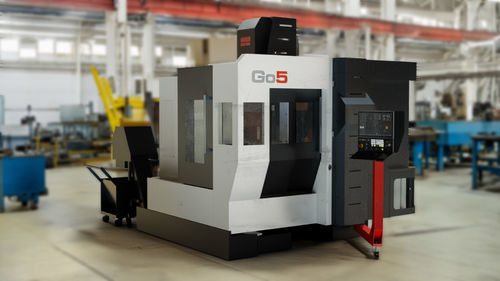

Обрабатывающий центр 5 осей Go5

вертикальныйс подвижным столомс рамой

Обзор
FIDIA Go5 — это 5-осевой высокоскоростной фрезерный центр с конфигурацией «фиксированный портал + подвижный стол», спроектированный для обеспечения максимальной жёсткости при компактных габаритах. Конструкция выполнена полностью из массивных чугунных отливок для обеспечения тепловой стабильности и высокого демпфирования вибраций во всех режимах обработки. Основание, наклонённое под 45°, оптимизирует интеграцию поворотно-наклонного стола и способствует естественному отводу стружки в систему эвакуации.

Ключевые преимущества

• Доступность: две большие раздвижные двери обеспечивают фронтальную и боковую загрузку деталей.
• Установка: благодаря структурной жёсткости машина не требует специальных фундаментов на подходящем промышленном полу.
• Управление стружкой: интегрированная передняя шнековая подача и задний конвейер в стандартной комплектации.

Конструкция
Go5 выполнен по архитектуре с фиксированным порталом и подвижным столом, из массивных чугунных отливок, что обеспечивает приоритет динамической стабильности. Такая конструкция гарантирует высокое демпфирование вибраций при высокоскоростной обработке, хорошую тепловую стабильность и минимальную геометрическую дрейфовку при длительных циклах. Наклонённое на 45° основание действует как несущая колонна, равномерно распределяя массы и обеспечивая крутильную жёсткость для поддержания точности по всему объёму обработки.

Plug & Play установка
Разработан для логистической гибкости: чугунный моноблок позволяет устанавливать машину на качественный промышленный пол без специальных фундаментов. Выравнивание выполняется через антивибрационные опоры, что снижает время и стоимость ввода в эксплуатацию. Самонесущая конструкция допускает перемещения и подъёмы без нарушения геометрической соосности и исходной точности.

Фрезерный блок
Go5 может комплектоваться двумя семействами шпинделей для удовлетворения производственных задач — от высокоскоростного чернового резания до ультраточной чистовой обработки. Каждый шпиндель оснащён системой охлаждения с замкнутым контуром для подшипников и обмоток. Подшипники смазываются минимальной количеством воздуха/масла с автоматическим управлением для обеспечения долговечности при непрерывной работе на высоких оборотах.

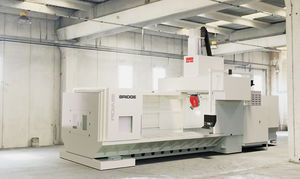

Технические характеристики и компоновка (фрагмент D321)
Ходы D321 | X: 3000 mm | Y: 2200 mm | Z: 1100 mm
Скорость осей: 24 m/min
Размеры стола (D321): 3000 x 2000 mm
Грузоподъёмность стола (D321): 3500 Kg/m²

Технические данные (альтернативная компоновка)
Ходы осей: X 600 mm (23.6") | Y 850 mm (33.5") | Z 450 mm (18")
Скорость осей: 30 m/min
B - Наклон (стол): ±180°
C - Вращение (стол): 360° непрерывно
Диаметр плиты стола: Ø400 mm (15.7")
Макс. нагрузка на стол: 300 kg (660 lb)

Варианты шпинделей
M3A/20-18 vs M3A/19-36
Макс. скорость шпинделя: 18,000 rpm | 36,000 rpm
Макс. мощность (S1/S6): 11.7 / 20 kW | 17 / 19.5 kW
Макс. крутящий момент (S1/S6): 26 / 80 Nm | 11 / 12.5 Nm
Интерфейс инструмента: HSK-A63 | HSK-E50
Охлаждение шпинделя: замкнутый контур для подшипников и обмоток; смазка подшипников — минимальная система воздух/масло с автоматическим управлением.

Характеристики / Технические данные

• Модель: Go5
• Конфигурация: фиксированный портал с подвижным столом; основание наклонено 45°
• Материал структуры: массивные чугунные отливки (моноблок)
• Прибл. общий вес: ~8 000 kg
• Доступность: фронтальная и боковая загрузка через две большие раздвижные двери
• Фундамент: специальных фундаментов не требуется при подходящем полу; антивибрационные опоры для выравнивания
• Управление стружкой: интегрированный передний шнек и задний конвейер
• Ходы D321: X 3000 mm, Y 2200 mm, Z 1100 mm
• Скорость осей D321: 24 m/min
• Размеры стола (D321): 3000 x 2000 mm
• Грузоподъёмность стола (D321): 3500 Kg/m²
• Альтернативные ходы: X 600 mm; Y 850 mm; Z 450 mm
• Скорость осей (альтернативная компоновка): 30 m/min
• Диаметр плиты стола: Ø400 mm
• Макс. нагрузка на стол: 300 kg
• B - Наклон (стол): ±180°
• C - Вращение (стол): 360° непрерывно
• Варианты шпинделей: M3A/20-18 (18,000 rpm, 11.7/20 kW, 26/80 Nm, HSK-A63) и M3A/19-36 (36,000 rpm, 17/19.5 kW, 11/12.5 Nm, HSK-E50)
• Охлаждение шпинделя: замкнутый контур для подшипников и обмоток
• Смазка подшипников: минимальная система воздух/масло с автоматическим управлением
