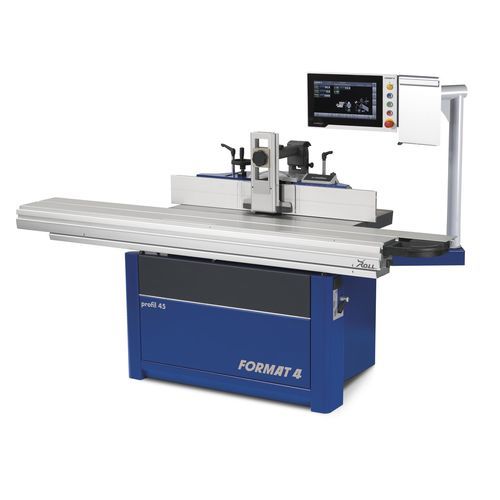

Поперечно-строгальный станок ЧПУ 45 Z x-motion

высокоточныйдля дерева

Обзор
profil 45 Z Наклонный шейпер x-motion. Предназначен для быстрой и точной профильной и шипорезной обработки: profil 45 Z x-motion обеспечивает регулировку высоты и наклона шпинделя и позиционирование упора шпинделя с панели управления. Система быстрого смещения шпинделя сокращает время переналадки и повышает производительность. Инженерное качество из Австрии.

Управление / Удобство оператора
7" TFT монитор в комплекте x-motion обеспечивает удобную эргономичную работу. Сенсорный экран на уровне глаз отображает все важные параметры. Настройки шпинделя и позиционирование упора можно выполнять напрямую через экран. Премиум-пакет предоставляет вызов программ, настраиваемые профили и базу данных оснастки.

Основные характеристики

• Система быстрого смены шпинделя – очень быстрый обмен шпинделя/инструмента; поддержка высокоскоростных шпинделей до 15 000 об/мин и шпинделей разных диаметров; шпиндель Format‑4 с 3 высококачественными металлическими подшипниками для стабильности.
• Управление "x-motion" – 7" цветной TFT сенсорный экран для позиционирования и вызова программ; позиционирование упора через сенсор.
• Направляющая наклона Easy-Glide – точное двухстороннее направляющее для высокой грузоподъёмности и отсутствия люфта при наклоне.
• Система Quick-Lock – удобная и безопасная замена фрез на столовой фрезе (подходит для шпинделей Ø 30 мм).
• Двойная аспирация – отсос у упора и сбор стружки под фрезерной головкой для чистой работы.
• Шпиндель с обратным наклоном – более безопасная работа без точек защемления, отсутствие ограничений по высоте заготовки, поддержка подающих устройств и оптимальный вынос стружки.

Варианты / Типичное оснащение

• profil 45 Z x-motion (пакет с сенсорным экраном x-motion)
• profil 45 Z (стандартный пакет; управление Power-Drive опционно)
• Длины подвижного стола: 51⅛" (1 300 мм) стандарт; опции 81" (2 050 мм) или 98⅜" (2 500 мм).
• Упор шпинделя для макс. диаметра инструмента: 9⅞" (250 мм).
• Открытие стола (шейпер): 12⅝" (320 мм) для крупногабаритных операций шипорезания и подъёма панелей.

Детали продукта – избранные функции

• Система быстрого смены шпинделя: использование шпинделей с предварительно установленными формовочными инструментами или шпинделей разных диаметров; смена за секунды; поддержка высокоскоростных шпинделей до 15 000 об/мин.
• Установка шейпера: прочная конструкция с прецизионным двойным направлением для точной регулировки угла и хвостовиковым направлением для линейной регулировки высоты; мощный шпиндельный моторный блок для промышленного применения.
• Стол для шипов/пазов: направляющая X-Roll с равномерно распределённым роликовым давлением и закалёнными полированными направляющими для долгосрочной точности и плавности хода.
• Выносные столы (опция): 43¼" (1100 мм) и 51" (1295 мм) с телескопическим рукавом для поддержки крупных/тяжёлых заготовок; торцевой ролик для загрузки больших деталей без повреждений.
• Power-Drive: быстрая грубая регулировка через переключатель и тонкая регулировка через кнопку с LED-индикацией заданного значения.

Технические данные / спецификации

• Семейство моделей: profil 45 Z
• Управление (вариант x-motion): 7" TFT цветной монитор, 7" сенсорный экран на уровне глаз, вызов программ и база данных оснастки
• Быстрая смена шпинделя: в стандартной комплектации для варианта x-motion; поддержка высокоскоростного шпинделя до 15 000 об/мин; 3 качественных металлических подшипника
• Скорости шпинделя (типичные): 3500, 4500, 6000, 8000, 10000 об/мин (опция: ступенчато/плавно регулируемый 1 500–10 000 об/мин)
• Упор шпинделя: поддерживает макс. Ø инструмента 9⅞" (250 мм)
• Открытие стола шейпера: 12⅝" (320 мм)
• Длины подвижного стола: 51⅛" (1 300 мм) стандарт; опция 81" (2 050 мм) / 98⅜" (2 500 мм)
• Аспирация: двойная аспирация через упор и сборный контейнер под головкой
• Наклонное направляющее: Easy-Glide tilting segment guide (двухстороннее направляющее)
• Quick-Lock: система смены фрез для столовой фрезы, подходит для шпинделей Ø 30 мм
• Конструкция: прочная сборка profil 45, хвостовиковая линейная направляющая, прецизионное двойное направляющее для регулировки угла
• Дизайн / Происхождение: прецизионные компоненты и производство; качество из Австрии
