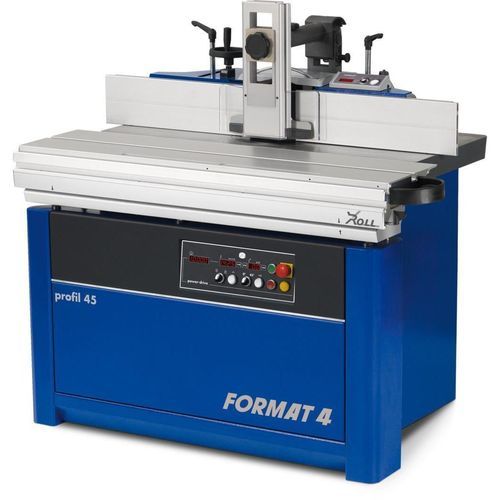

Поперечно-строгальный станок ЧПУ 45 Z

Обзор продукта Элегантный, тщательно спроектированный и интеллектуальный — Format4 profil 45 Z обеспечивает точность по нажатию кнопки при любых операциях. Основные преимущества для профессионального пользователя: регулировка высоты и угла шпинделя, а также позиционирование направляющей шпинделя, которые можно быстро и легко настроить с панели управления. Система быстрого смены шпинделя обеспечивает чрезвычайно короткие технологические просто и максимальную эффективность производства. Премиальная деревообработка высшего уровня с австрийским качеством.

Управление и удобство оператора 7" TFT-монитор, входящий в комплект управления "x-motion", обеспечивает уникальный уровень удобства эксплуатации. Сенсорный блок управления расположен на уровне глаз и предоставляет все необходимые данные в одном обзоре. С помощью "x-motion" настройки шпинделя и направляющая Format4 могут позиционироваться прямо с сенсорного экрана, а программы профилирования вызываются одним касанием.

Основные особенности

• Система быстрого смены для шпинделя фрезерного узла (очень быстрая замена шпинделя, поддерживает шпиндели с предварительно установленными профилирующими инструментами и разными диаметрами)
• Управление "x-motion": 7" TFT цветной монитор с сенсорным экраном, вызов программ и база данных инструментов
• Наклонный сегментный направляющий Easy-Glide для точной направляемой двухсторонней опоры
• Шпиндель с наклоном назад для безопасной работы и оптимального удаления стружки
• Двойная аспирация через направляющую шпинделя и контейнер для стружки под головкой

Дополнительные функции и опции

• Направляющие со страховочной рейкой (опция) для торцевых работ
• Система быстрого зажима направляющей шпинделя (опция) для одноручного крепления/освобождения
• Система Quick-Lock для быстрой и безопасной замены ножей на шпинделях Ø30 мм
• Большое отверстие столешницы фрезера для безопасной обработки и использования крупного оборудования для пазов/подъема панелей
• Стол для выполнения шипов на направляющих X-Roll для равномерного распределения давления и плавной работы (длительный срок службы)
• Опциональные приставные столы (различных размеров) и телескопическая рука для крупных/тяжёлых заготовок

Примечания по применению и производительности

• Система быстрого смены шпинделя позволяет устанавливать высокоскоростной фрезерный шпиндель (до 15 000 об/мин) и выполнена с тремя высококачественными металлическими подшипниками для стабильности и долговечности
• Прочная конструкция узла profil 45 рассчитана на промышленную непрерывную эксплуатацию, с прецизионным двойным направлением для точной регулировки угла и хвостовиковым направлением для линейной регулировки высоты
• Наклонный назад шпиндель обеспечивает безопасность (отсутствие точки защемления), неограниченную высоту заготовки, эффективную работу подающего устройства, превосходную отделку и оптимальное удаление стружки

Технические характеристики / спецификации

• Торговое наименование: profil 45 Z
• Отверстие стола: 12⅝" (320 mm)
• Направляющая шпинделя для максимального диаметра инструмента: 9⅞" (250 mm)
• Система быстрого смены шпинделя: в стандартной комплектации (очень быстрая смена; поддерживает шпиндели с предварительно установленными профилирующими инструментами и различными диаметрами; поддерживает высокоскоростной фрезерный шпиндель до 15 000 об/мин)
• Скользящий стол (стандарт / опция): 51⅛" (1 300 mm) [опции: 81" (2 050 mm) / 98⅜" (2 500 mm)]
• Опции приставных столов: 43¼" (1 100 mm) и 51" (1 295 mm) с телескопической рукой (опция)
• Скорости (вариант profil 45 Z): 3 500 / 4 500 / 6 000 / 8 000 / 10 000 rpm (Опция: бесступенчато регулируемая 1 500–10 000 rpm)
• Управление шпинделем фрезера: в зависимости от варианта доступно как "Power-Drive", так и сенсорное управление "x-motion" (7" TFT)
• Конструкция шпинделя: шпиндель Format-4 с 3 высококачественными металлическими подшипниками (стандарт)
• Система Quick-Lock: подходит для шпинделей Ø 30 mm для быстрой замены фрез
• Двойная аспирация: через направляющую шпинделя и контейнер для стружки под головкой
• Направление рабочего стола для шипорезания: роликовая система X-Roll на закалённых полированных направляющих поверхностях (долговечность; 10 лет заводской гарантии на направляющие)
• Варианты: "profil 45 Z" и "profil 45 Z x-motion" (x-motion включает позиционирование шпинделя/направляющей с сенсорного экрана и базу данных инструментария)
