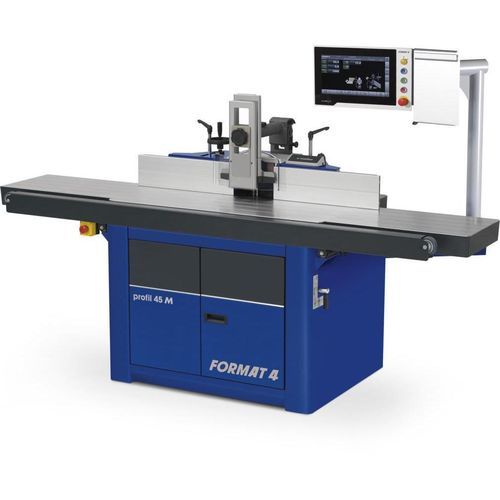

Высокоточный поперечно-строгальный станок 45 M x-motion

для дерева

Обзор
Наклонный профильный фрезер profil 45 M x-motion — это профессиональный деревообрабатывающий станок с массивным чугунным столом, большой рабочей зоной и современной системой управления для промышленных операций профилирования. Машина предназначена для точной обработки профилей и при соответствующей комплектации подходит для работы с древесиной и техническими пластиками/композитами.

Ключевая информация о продукте
profil 45 M разработан как промышленный станок для специальных работ по профилированию и высокоэффективного производства. Линейка c-tech предлагает опции, специально адаптированные для обработки пластмасс и композитных материалов.

Премиум‑функции "x-motion" (profil 45 M x-motion)
profil 45 M x-motion оснащён 7" TFT сенсорным монитором и пакетом управления x-motion для удобства оператора: экран расположен на уровне глаз и отображает ключевые параметры. Настройки шпинделя и ограждения можно задавать с сенсорного интерфейса. Премиум‑пакет включает вызов программ, индивидуально настраиваемые профили и опциональную базу данных оснастки.

Основные преимущества

• Стабильная работа при непрерывной промышленной эксплуатации
• Производственные решения, оптимизированные под требования заказчика
• Прочная конструкция с точной инженерией и качественными компонентами
• Различные комплектации с передними техническими решениями
• Улучшенная эргономика и интуитивная компоновка управления
• Австрийское качество изготовления для стабильной производительности

Варианты

• profil 45 M x-motion — включает сенсорное управление x-motion и премиальные функции (7" TFT дисплей, база инструментов, вызов программ)
• profil 45 M — стандартная конфигурация с управлением шпинделем Power‑Drive (ручная/электронная тонкая и грубая регулировка)

Основные характеристики / детали (избранные)

• Открытие рабочей зоны фрезера: 12⅝" (320 мм) — большая зона для безопасной работы и удобного позиционирования инструментов для шипорезки и подъёма панелей
• Ограждение шпинделя для максимального диаметра инструмента: 9⅞" (250 мм)
• Система быстрой замены шпинделя — смена шпинделя и инструмента за секунды; поддержка высокоскоростных фрезерных шпинделей до 15 000 об/мин; шпиндель Format‑4 с тремя качественными металлическими подшипниками
• Ограждение с откидывающимся кронштейном в стандартной комплектации — обеспечивает быстрые замены инструмента/шпинделя и выполнение криволинейных операций
• Управление ограждением шпинделя — точная моторизованная быстрая регулировка с отображением в реальном времени
• Двойная аспирация — отсос через ограждение и накопительный контейнер под режущей головкой для чистоты рабочего места
• Опциональная система быстрого зажима для профильного ограждения — установка/снятие одним движением
• Направляющая Easy‑Glide для наклона — направляющая с двухсторонней поддержкой для несущей способности и безлюфтового наклона
• Шпиндельная сборка промышленного класса — мощный шпиндельный мотор, точное двойное направляющее для точной регулировки угла и хвостовиковая направляющая для линейного изменения высоты
• Шпиндель FORMAT4 наклоняется назад — более безопасная работа, отсутствие точек зажима, полный диапазон высоты заготовки и оптимальное удаление стружки
• Система Quick‑Lock для фиксации фрез — быстрая и надёжная смена инструментов, подходит для шпинделей Ø 30 мм
• Опциональные массивные удлинители стола — увеличивают рабочую поверхность на 670 мм с каждой стороны; передняя выдвижная опора увеличивается до 2200 мм при установке удлинителей

Технические данные / спецификации

• Электропитание: напряжение двигателя 3x 230 V
• Частота двигателя: 60 Hz
• Варианты мощности шпиндельного мотора: 7.5 HP (5.5 kW) S6/40% (стандарт); 10 HP (7.30 kW) опционально; 13.5 HP (10 kW) опционально
• Позиции скорости шпинделя: 5 позиций 3500 / 4500 / 6000 / 8000 / 10 000 rpm
• Открытие рабочей зоны фрезера: 12⅝" (320 мм)
• Максимальный диаметр инструмента у ограждения шпинделя: 9⅞" (250 мм)
• Высокоскоростной router‑шпиндель: поддерживает диаметры валов Ø 6–16 мм и скорости до 15 000 rpm; доступен до 10 HP в зависимости от конфигурации
• Управление (profil 45 M x-motion): 7" TFT цветной монитор с сенсорным экраном (x-motion)
• Управление (profil 45 M): Power‑Drive (ручная/электронная тонкая и грубая регулировка, LED‑индикация фактического значения)
• Стол и опора: массивный чугунный стол, передняя выдвижная опора 1270 мм (увеличивает опорную поверхность до 400 мм), опциональная удлинённая передняя опора при установке удлинителей стола
• Аспирация: двойной отвод через ограждение и контейнер для стружки
