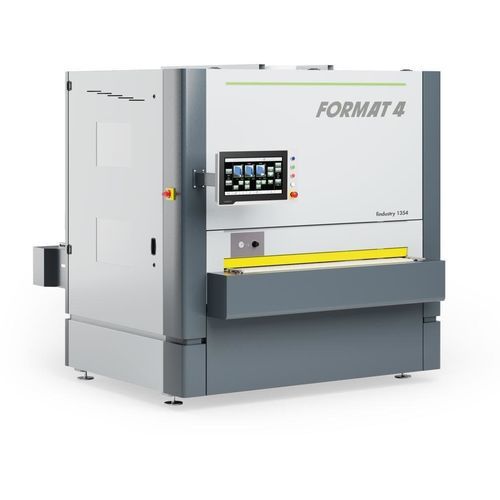

Шлифовальный станок с роликами findustry 1354

шлифовальный станокширокополосныйленточный

Обзор
Промышленный широкополосный шлифовальный станок, предназначенный для настраиваемой обработки поверхности. Серия findustry 1352 | 1353 | 1354 выпускается в вариантах с двумя, тремя или четырьмя блоками и может быть точно адаптирована к требуемому качеству отделки и производительности.

Комфорт и управление

• 18" Smartouch сенсорный экран с поворотным рычагом для эргономичной работы
• Интуитивно понятный интерфейс с ясной структурой; регулировка высоты подачи с точностью до 0,1 мм
• 100 ячеек памяти программ; управление отдельными блоками; регулировка скорости подачи; установка высоты шлифования с шагом 0,1 мм; настройка параметров шлифовального подошвы; интервалы обслуживания и текстовые сообщения об ошибках

Конфигурация и модульность
Модульная конструкция позволяет выбирать точно 2, 3 или 4 блокa обработки в зависимости от задачи. Опции и модули включают кросс-белтовый агрегат, модуль контактного ролика, комбинированную шлифовальную единицу, Superfinish блок, шлифовальные подошвы (EP/ESC), блок строгального ножа (cutterhead), планетарный блок шлифования и различные пакеты лаков/покрытий.

Ключевые функции и опции

• Фиксированная высота входного стола 900 mm для простой интеграции в линии
• Опция вакуумного стола для малых, тонких или неустойчивых заготовок (всасывание через высоконапорный вентилятор, связанный с подачей)
• Удлинители стола с роликами на входе и выходе (опционально)
• Прижимные подошвы для обеспечения равномерного давления на тонкие заготовки и снижения минимальной длины обработки (опция)
• Электро-пневматическая сегментированная шлифовальная подошва "silicon-Tec" с сегментами 27 mm; давление регулируется с шагом 0,1 бар
• Блок Superfinish с войлочным скользящим покрытием (шевронный ремень) для лакированных/высокоглянцевых материалов; электро-пневматическая осцилляция ремня; скорость 2,4–19 m/s
• Кросс-белтовый агрегат для высокоглянцевой отделки (в некоторых конфигурациях в стандартной комплектации) с электро-пневматическим шлифовальным подошвой и шевронным ремнем; скорость 3–22 m/s
• Подающий стол с фиксированной высотой входа и плавно регулируемой скоростью подачи с панели управления (стандарт 2,8–20 m/min)
• Опции автоматического измерения толщины: беспроводное измерение толщины и Thickness Detection Professional (TDP) с оптоволоконными и лазерными датчиками для автоматического определения толщины заготовки и автоматической регулировки высоты подачи
• Диапазоны скоростей подачи указаны в m/min и in/min, где применимо

Варианты / ключевые данные

• Вариант: findustry 1352 — модульная конфигурация с двумя блоками; высота шлифования: 3–170 (200) mm; ширина шлифования: 1,350 mm; скорость подачи: переменная (≈ 110 1/4"–787 3/8" in/min)
• Вариант: findustry 1353 — модульная конфигурация с тремя блоками; высота шлифования: 3–170 (200) mm; ширина шлифования: 1,350 mm; скорость подачи: переменная (≈ 110 1/4"–787 3/8" in/min)
• Вариант: findustry 1354 — модульная конфигурация с четырьмя блоками; высота шлифования: 3–170 (200) mm; ширина шлифования: 1,350 mm; скорость подачи: переменная 2,8–20 m/min (110 1/4"–787 3/8" in/min)

Дополнительные особенности

• Беспроводное измерение толщины позволяет измерять перед станком и передавать данные на станок по беспроводной связи
• Опция строгального блока (cutterblock) в качестве первой обрабатывающей единицы для максимальной режущей способности (активация с центральной панели управления)
• Опциональное щеточное оснащение на стороне выхода для очистки, полировки или структурирования поверхности заготовки

Технические характеристики

• Ширина шлифования: 1,350 mm (53 1/8")
• Высота шлифования / прохода: 3–170 (200) mm (≈ 1/8"–7 7/8")
• Скорость подачи: переменная, типичный диапазон 2,8–20 m/min (≈ 110 1/4"–787 3/8" in/min)
• Фиксированная высота входного стола: 900 mm
• Управление: 18" Smartouch сенсорный экран (поворотный рычаг)
• Блоки: настраиваемые (2 / 3 / 4) включая cross-section, комбинированную единицу, Superfinish, подошвы (EP/ESC), cutterhead, планетарную единицу, пакеты лаков
• Примеры лент/подошв: Superfinish 1370 x 2620 mm; cross-belt 150 x 5000 mm (размеры зависят от блока)
• Электро-пневматическая сегментированная подошва доступна; давление подошвы регулируется со стороны входа
• Автоматическое измерение толщины: беспроводное и TDP с оптоволоконными/лазерными датчиками (опция)
• Вакуумный стол и удлинители с роликами доступны как опции
