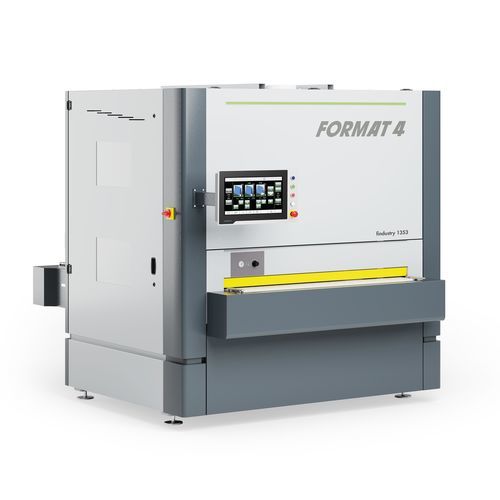

Шлифовальный станок с роликами findustry 1353

широкополосныйстационарныйэлектрический

Обзор
Широкополосные шлифовальные машины FORMAT4 findustry (модели 1352 | 1353 | 1354) — это промышленные модульные широкополосные шлифовальные станки, конфигурируемые под конкретные производственные требования. Машины могут быть оснащены двумя, тремя или четырьмя рабочими секциями для адаптации к задаче и обеспечения требуемой поверхности и производительности.

Удобство эксплуатации / Управление
Станок оснащён 18" smartouch панелью управления на поворотном рычаге для интуитивной работы. Высота подачи регулируется с шагом 0,1 мм. Доступны опции автоматического измерения толщины (TDP) и беспроводного измерения толщины для упрощения наладки. Фиксированная высота входного стола — 900 мм для эргономичной работы и лёгкой интеграции в линии обработки.

• 18" smartouch дисплей на поворотном рычаге
• 100 ячеек памяти программ
• Управление секциями, регулировка скорости подачи, установка высоты шлифования с шагом 0,1 мм
• Регулировка параметров шлифовальных подошв, интервалы обслуживания, текстовые сообщения об ошибках

Конфигурация & Модули
Модульная конструкция позволяет собирать конфигурации с различными рабочими модулями и наборами финишной обработки. Типичные модули и опции: контактно-роликовый агрегат, фуговально-резцовая (cutterblock) секция, комбинированная шлифовальная секция, Superfinish-секция, секции шлифовальных подошв (EP/ESC), поперечно-ленточный агрегат, планетарная шлифовальная секция, прижимные лапы, вакуумный стол, удлинения роликового стола, подающий стол с фиксированной высотой и оборудование для щеточной обработки. Беспроводное измерение толщины и опция Thickness Detection Professional (TDP) обеспечивают автоматическое и высокоточное управление высотой.

• Модульное оснащение 2 / 3 / 4 секции в зависимости от модели
• Опции: фрезерно-резцовая головка (cutterblock), Superfinish-секция, поперечно-ленточный агрегат, планетарная шлифовальная секция, щеточное оборудование
• Электро-пневматическая сегментированная шлифовальная подошва "silicon-Tec" для оптимального шлифовального давления
• Электро-пневматические шлифовальные подошвы для предотвращения продавливания шпона

Сравнение моделей
Ключевые отличия по моделям:

• findustry 1352 — модульно укомплектован двумя секциями (напр.: поперечная секция, контактно-роликовый модуль, комбинированная секция, Superfinish, секции шлифовальных подошв, cutterblock)
• findustry 1353 — модульно укомплектован тремя секциями (поперечная секция, контактно-роликовый модуль, комбинированная секция, Superfinish, секции шлифовальных подошв, cutterblock)
• findustry 1354 — модульно укомплектован четырьмя секциями (поперечная секция, контактно-роликовый модуль, комбинированная секция, Superfinish, секции шлифовальных подошв, cutterblock)

Производительность & Подача
Параметры производительности и подачи, важные для планирования производства:

• Диапазон высоты шлифования (станок): 3–170 (200) мм
• Ширина шлифования: 1 350 мм
• Скорость подачи: переменная — типично 2,8–20 м/мин
• Скорость резания Superfinish-секции: 2,4–19 м/с; лента 1370 x 2620 мм
• Скорость резания поперечно-ленточного агрегата: 3–22 м/с; лента 150 x 5000 мм

Важные детали / Основные преимущества

• Промышленная производительность с высокой модульностью для соответствия требованиям по отделке и эффективности
• Фиксированная высота входного стола (900 мм) и подающий стол для эргономичной обработки
• Опция вакуумного стола для тонких, мелких или гладких деталей
• Доступны удлинения роликового стола для входа и выхода
• Прижимные лапы для равномерного давления и уменьшения минимальной длины детали
• Беспроводное измерение толщины для измерения перед станком и беспроводной передачи данных

Подробности (компоненты & функции)

• Контактно-роликовый агрегат: профилированный контактный ролик (D = 180 мм, 85° shore) для максимальной точности калибровки
• Фрезерно-резцовая (cutterblock) головка: опция в качестве первой секции для высокой режущей производительности; активация через центральное управление
• Секция шлифовальной подошвы: электро-пневматическая подошва опускается на точную высоту, чтобы избежать продавливания шпона
• Комбинированная шлифовальная секция: диаметр ролика 140 мм для калибровки цельной древесины; подходит для промежуточной шлифовки лака
• Электро-пневматическая сегментированная шлифовальная подошва "silicon-Tec": ширина сегмента 27 мм, силиконовая технология, давление регулируется шагом 0,1 бар
• Superfinish-секция: войлочное скользящее покрытие (шевронная лента) для более мягкого давления при шлифовании лаковых/высокоглянцевых поверхностей; электро-пневматическая осцилляция ленты
• Поперечно-ленточный агрегат: стандартное оборудование для лакированных/высокоглянцевых поверхностей; удаляет ворс, стоящий поперёк волокон
• LACQUER Планетарная шлифовальная секция: идеальная отделка при пересечении волокон; сменные щётки в планетарной системе
• Прижимная лапа: равномерное давление на подающий стол для тонких деталей и уменьшения минимальной длины
• 18" smartouch управление: поворотный рычаг, 100 ячеек памяти программ, регулировка скорости подачи, высота шлифования шагами 0,1 мм
• Беспроводное измерение толщины: автоматическое измерение передаётся по беспроводной сети; глубина шлифования задаётся регулировочным колесом
• Опция Thickness Detection Professional (TDP): волоконно-оптические и лазерные датчики для автоматической корректировки высоты прохода с учётом требуемой съёмки стружки
• Подающий стол с фиксированной высотой: скорость подачи регулируется с панели управления (2,8–20 m/min)
• Вакуумный стол: фиксирует мелкие/гладкие/тонкие детали через отверстия в подающей ленте
• Удлинения роликового стола: опциональные удлинения для входа и выхода
• Щеточное оборудование: опционально на выходе для очистки, полировки или структурирования

Технические характеристики

• Семейство продукции: FORMAT4 findustry
• Модель: findustry 1353 (варианты: 1352, 1354)
• Ширина шлифования: 1 350 мм
• Высота шлифования (регулируемая): 3–170 (200) мм
• Скорость подачи (переменная): 2,8–20 м/мин
• Секции: настраиваемые — 2 / 3 / 4 секции (в зависимости от модели)
• Управление: 18" smartouch на поворотном рычаге, 100 ячеек памяти, шаг регулировки высоты 0,1 мм
• Стандартная высота входного стола: 900 мм
• Опции: беспроводное измерение толщины, Thickness Detection Professional (TDP), вакуумный стол, удлинения роликового стола, прижимные лапы, Superfinish-секция, поперечно-ленточный агрегат, планетарная секция, щеточное оборудование
• Скорость резания Superfinish: 2,4–19 м/с (лента 1370 x 2620 мм)
• Скорость резания поперечно-ленточного агрегата: 3–22 м/с (лента 150 x 5000 мм)
• Ширина сегмента электро-пневматической сегментированной подошвы: 27 мм; давление регулируется шагом 0,1 бар
