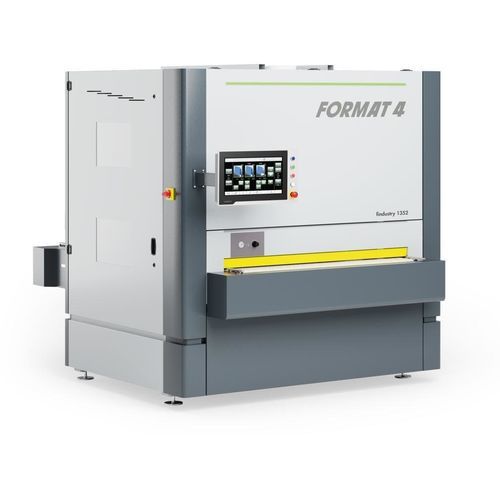

Шлифовальный станок с роликами findustry 1352

широкополосныйленточныйстационарный

Обзор
FORMAT4 findustry 1352 | 1353 | 1354 — модульные широкополосные шлифовальные станки, предназначенные для промышленного производства. Машины могут комплектоваться двумя, тремя или четырьмя рабочими блоками в зависимости от материала и требований к поверхности. Модульная конструкция позволяет формировать конфигурации по задаче для оптимального пропускного режима и качества поверхности.

Комфорт эксплуатации и управление
18" сенсорный экран smartouch на поворотном кронштейне обеспечивает интуитивный интерфейс оператора. Подача по высоте регулируется с точностью 0,1 мм. Фиксированная высота входного стола 900 мм, опция вакуумного стола, удлинители стола с роликами и опциональные прижимные башмаки облегчают обработку панелей различного размера и толщины. Беспроводные опции измерения толщины упрощают наладку при переменных толщинах заготовок.

Ключевые особенности

• Модульная конфигурация 2 / 3 / 4 блока для задач по требованию
• Решение для непрерывной промышленной эксплуатации
• Вакуумный стол и удлинители с роликами для мелких или тонких деталей
• Опции Superfinish и cross-belt для лакированных и высокоглянцевых поверхностей
• Электропневматические сегментированные шлифовальные башмаки для снижения расхода сжатого воздуха

Управление и программы
Управление 18" smartouch с 100 ячейками для программ. Функции: управление блоками, регулировка скорости подачи, установка высоты шлифования с шагом 0,1 мм, настройка параметров шлифовальных накладок, управление интервалами обслуживания и текстовые сообщения об ошибках.

Опциональные измерения и автоматизация
Беспроводное измерение толщины (TDP) или опция Thickness Detection Professional измеряют заготовку непосредственно у станка и автоматически передают данные о толщине. Автоматическая корректировка проходной высоты вычитает требуемую съемку для точной обработки.

Блоки и варианты обработки
Доступные блоки: поперечный блок, агрегат контактного ролика, комбинированный шлифовальный блок, Superfinish, блоки шлифовальных накладок (EP/ESC), блок строгальной головки, LACQUER-planet, оборудование для браширования и различные пакеты лакировки. Электропневматические шлифовальные накладки и сегментированные башмаки silicon-Tec обеспечивают оптимальные результаты и снижают расход воздуха.

Подача и столы
Фиксированная высота входного стола 900 мм. Скорость подачи плавно регулируется с панели управления (стандарт 2,8–20 м/мин). Опция вакуумного стола для мелких, тонких или гладких заготовок. Удлинители с роликами доступны для входа и выхода.

Superfinish / Cross-belt
Узел Superfinish использует фетровую chevron-ленту с покрытием для более мягкого нажатия на лакированные поверхности; электропневматическая осцилляция ленты обеспечивает центровку и плавный ход. Агрегат cross-belt особенно подходит для лакированных поверхностей и высокоглянцевого производства, снижает поднятие волокон и обеспечивает заметно более гладкий итоговый результат.

Технические характеристики

• Высота шлифования: 1/8" – 6 6/8" (7 7/8") (3 – 170 (200) mm)
• Ширина шлифования: 53 1/8" (1,350 mm)
• Модульная комплектация: доступна с двумя, тремя или четырьмя блоками (например: поперечный, контактный ролик, комбинированный, Superfinish, блоки EP/ESC, строгальная головка, пакеты лака)
• Скорость подачи: переменная 2,8–20 m/min
• Управление: 18" smartouch сенсорный экран; высота шлифования регулируется с шагом 0,1 мм; 100 ячеек памяти
• Фиксированная высота входного стола: 900 mm
• Опция беспроводного измерения толщины (TDP) и Thickness Detection Professional (TDP) с оптоволоконными и лазерными датчиками
• Электропневматический сегментированный шлифовальный башмак silicon-Tec: ширина сегмента 27 mm; давление регулируется с шагом 0,1 bar
• Узел Superfinish: скорость резания 2,4–19 m/s; лента 1370 x 2620 mm
• Агрегат cross-belt: скорость резания 3–22 m/s; лента 150 x 5000 mm
• Опция вакуумного стола: вакуум создается высоконапорным вентилятором; заготовка удерживается через отверстия в вакуумной подающей ленте
• Опциональные прижимные башмаки для обеспечения равномерного давления и обработки более тонких заготовок
