1. Описание

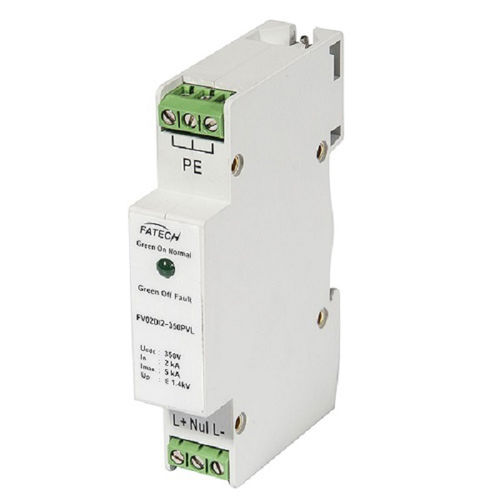

ОПН постоянного тока компании Fatech Electronic (CHINA) LTD используются для защиты фотогальванических систем, Uc pv до 1200 В постоянного тока, класс I, класс I+II, класс II. Эти съемные ограничители перенапряжений постоянного тока оснащены контактами дистанционного управления и смотровым окошком для дополнительного оборудования. Рекомендуется выбирать их с контактами дистанционного управления и 3 полюсами (тип Y).
2. Характеристики
1) Устройство защиты от перенапряжений, используемое для фотоэлектрической системы постоянного тока
2) Видимая индикация неисправности - горит зеленым цветом: Нормально; Зеленый выключен: Ошибка.
3) Для использования в зонах молниезащиты на границе 2-3.
4) Единый надежный отбор корреспонденции для обеспечения надежности.
5) Нижний уровень защиты по напряжению Вверх.
6) 2 полюса типа U
7) Светодиодный индикатор неисправности
3. Электрические параметры
1) Класс испытания IEC/EN/VDE: класс III/D/T3
2) Режим защиты: +/-----PE, -/+----PE, +/------ -+-
3) Тип сети: Фотоэлектрическая система
4) Номинальное напряжение 50(60)Гц Un: 30Vdc
5) Максимальный ток разряда (8/20 мкс) Imax: 2 кА
6) Номинальный ток разряда (8/20 мкс) В: 1 кА
7) Время срабатывания tA: ≤25нс
8) Подключения входов/выходов: Многожильный провод: 4-25 мм2
9) Монтаж: 35 мм Симметричная шина (EN50022/DIN46277-3)
10) Диапазон рабочих температур / влажность / высота над уровнем моря: -40℃~+80℃/30%~90%/3000m
11) Степень защиты: IP20
12) Материал корпуса: UL94V0
13) Индикатор отключения: Механический индикатор (зеленый: OK, красный: заменить)
---
