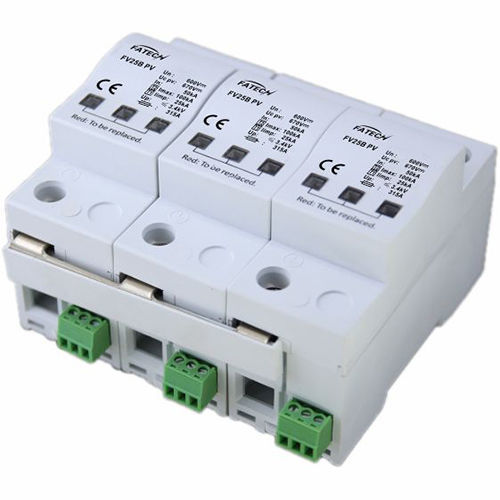

Молниеотвод тип 1 FV25B/3-600 PV S

телесигнализациидля фотогальванической установкипостоянный ток

1. Описание ОПН постоянного тока компании Fatech Electronic (CHINA) LTD используются для защиты фотогальванических систем, Uc pv до 1200 В постоянного тока, класс I, класс I+II, класс II. Эти съемные ограничители перенапряжений постоянного тока оснащены контактами дистанционного управления и смотровым окошком для дополнительного оборудования. Рекомендуется выбирать их с контактами дистанционного управления и 3 полюсами (тип Y). 2. Характеристики 1) Устройство защиты от перенапряжений постоянного тока, используемое для фотоэлектрических систем 2) Основными частями являются варисторные компоненты из оксида металла с высокой пропускной способностью 3) Надежное управление благодаря термодинамическому разъединителю управления 4) Дистанционный сигнальный контакт для устройства управления опционально 5) Индикация неисправности через красную метку в смотровом окошке. 6)3 полюса, тип Y 3. Электрические параметры 1) Испытательный класс согласно IEC/EN50539-11: Класс I/B/T1 2) Режим защиты: +/-----PE, -/+-PE, +/-----PE, +/------- 3) Тип сети: Фотоэлектрическая система 4) Номинальное напряжение 50(60)Гц Un: 600 В пост. тока 5) Максимальное содержание. Рабочее напряжение для фотоэлектрических модулей Uc pv: 670Vdc 6) Максимальный ток разряда (8/20 мкс) Imax: 100 кА 7) Номинальный ток разряда (8/20 мкс) В: 25 кА 8) Время срабатывания tA: ≤25нс 9) Рекомендуемый резервный предохранитель: 315A 10) Подключения входов/выходов: Многожильный провод: 6-35 мм2 11) Монтаж: 35 мм Симметричная шина (EN50022/DIN46277-3) 12) Диапазон рабочих температур / влажность / высота над уровнем моря: -40℃~+80℃/30%~90%/3000m 13) Степень защиты: IP20 14) Материал корпуса: UL94V0 15) Индикатор отключения: Механический индикатор (зеленый: OK, красный: заменить) 16) Контакт дистанционного управления: Необязательно 17) Импульсный ток (10/350 мкс) Импер: 25 кА
