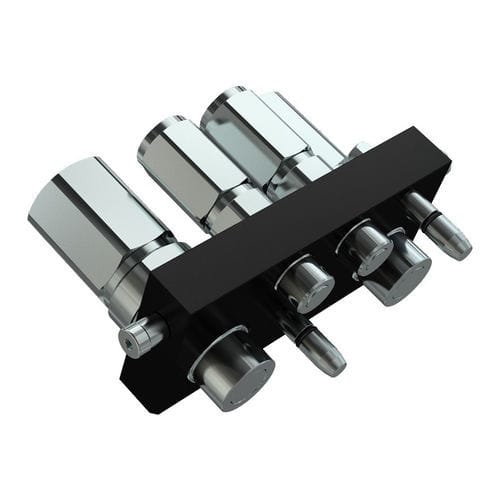

Электрическое мультиразъемное соединение 3P4A series

резьбовоегидравлическое

Серия продукта
P4A

Обзор
Многопортовая панель MultiFaster для двух размеров: 2 линии размера 08 (12,5 мм) и 2 линии размера 16 (25 мм). Доступна в корпусах для «female» и «male», с несколькими конфигурациями, включая опциональный электрический контакт и различные комбинации соединителей.

Позиции - Варианты (female)

• Артикул: 3P4A-1-3-A F C
  Характеристики:
  1 x Соединитель 1/2": BSPP 1/2" female - ISO 1179-1
  Расход: 70 l/min при 0,2 MPa
  2 x Соединители 1": BSPP 1" female - ISO 1179-1
  Расход (1"): 150 l/min при 0,2 MPa
  1 электрический контакт: 3 контакта
  Уплотнения: NBR & PUR

• Артикул: 3P4A-4-B F C
  Характеристики:
  2 x Соединители 1/2": BSPP 1/2" female - ISO 1179-1
  Расход: 70 l/min при 0,2 MPa
  2 x Соединители 1": BSPP 1" female - ISO 1179-1
  Расход (1"): 150 l/min при 0,2 MPa
  Температура эксплуатации: -25 °C до 100 °C
  Уплотнения: NBR & PUR

Позиции - Варианты (male)

• Артикул: 3P4A-1-3-A M C
  Характеристики:
  1 x Соединитель 1/2": BSPP 1/2" female - ISO 1179-1
  Расход: 70 l/min при 0,2 MPa
  2 x Соединители 1": BSPP 1" female - ISO 1179-1
  Расход (1"): 150 l/min при 0,2 MPa
  1 электрический контакт: 3 контакта
  Уплотнения: NBR & PUR

• Артикул: 3P4A-4-C M C
  Характеристики:
  2 x Соединители 1/2": BSPP 1/2" female - ISO 1179-1
  Расход: 70 l/min при 0,2 MPa
  2 x Соединители 1": BSPP 1" female - ISO 1179-1
  Расход (1"): 150 l/min при 0,2 MPa
  Уплотнения: NBR & PUR

Технические характеристики (разрыв/давление/производительность)

• Dash размер 08 — Диаметр: 12,5 мм; Рабочее давление: 25 MPa; Расход: 70 l/min при 0,2 MPa; Протечка: 0,01 мл; Давление разрыва (male/female/комбинированное): 100 MPa
• Dash размер 16 — Диаметр: 25 мм; Рабочее давление: 25 MPa; Расход: 150 l/min при 0,2 MPa; Протечка: 0,03 мл; Давление разрыва (male/female/комбинированное): 100 MPa

Материалы и обработки
Материал: алюминий & сталь
Уплотнения: NBR & PUR
Поверхностная обработка: MATE 500 (CrIII) & окраска

Рабочие температуры
-25 °C до 100 °C

Спецификации
Совместимость серии: MultiFaster
Тип клапана: плоский
Подключение: рычаг
Отключение: рычаг
Подключение под давлением: разрешено (остаточное)

Предупреждения
Этот продукт может подвергать вас воздействию химических веществ, таких как свинец или никель, которые штат Калифорния признает как вызывающие рак, врожденные дефекты или другие репродуктивные повреждения.

Особенности / Технические характеристики

• Серия: P4A (MultiFaster)
• Доступные dash размеры: 08 (12,5 мм) и 16 (25 мм)
• Рабочее давление: 25 MPa
• Расходы: 70 l/min (12,5 мм), 150 l/min (25 мм) при 0,2 MPa
• Протечка: 0,01 мл (08), 0,03 мл (16)
• Давление разрыва (male/female/комбинированное): 100 MPa
• Стандарт соединителей: BSPP female - ISO 1179-1
• Опция электрического контакта: доступен 3-контактный вариант
• Уплотнения: NBR & PUR
• Материалы: алюминий & сталь; поверхностная обработка MATE 500 (CrIII) и окраска
• Диапазон рабочей температуры: -25 °C до 100 °C
• Клапан: плоский; подключение/отключение рычагом; подключение под давлением разрешено (остаточное)
