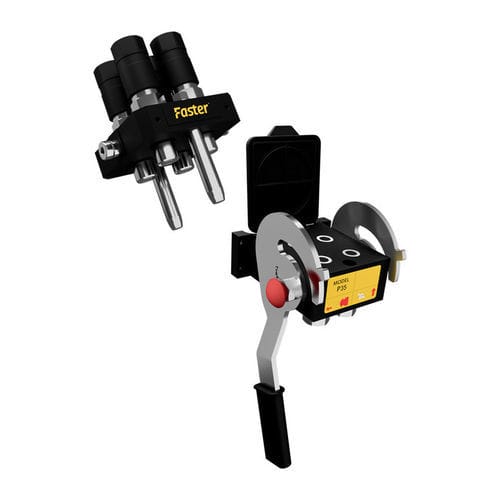

Гидравлический мультисоединитель P506HD series

для промышленного применениядля горной индустриивнутренняя резьба

Product series
P506HD Multifaster

Description
New Multifaster, плоский клапан, номинальное давление 350 bar (35 MPa), 4 линии, размер 06 (10 мм / 3/8 in). Подключение и отключение с помощью рычага. Подключение под давлением допускается (остаточное). Доступны варианты с правым или левым рычагом и предохранительной блокировкой.

Applications

• Строительная техника
• Промышленность
• Нефть и газ
• Транспортные средства и дорожные машины
• Лесное хозяйство
• Горная добыча

Items - Female

• PartNumber: P506HD-D-0000-4-AFC
  • 4 x Соединения 3/8 in: BSPP 3/8 in FEMALE - ISO 1179-1
  • Расход: 40 l/min при 0.2 MPa
  • Уплотнения: NBR & PUR
  • Вес: 3800 g
  • Особенности: правый рычаг и предохранительная блокировка
• PartNumber: P506HD-S-0000-4-AFC
  • 4 x Соединения 3/8 in: BSPP 3/8 in FEMALE - ISO 1179-1
  • Расход: 40 l/min при 0.2 MPa
  • Уплотнения: NBR & PUR
  • Вес: 3800 g
  • Особенности: левый рычаг и предохранительная блокировка

Items - Male

• PartNumber: P506HD-0000-4-AMC
  • 4 x Соединения 3/8 in: BSPP 3/8 in FEMALE - ISO 1179-1
  • Расход: 40 l/min при 0.2 MPa
  • Уплотнения: NBR & PUR
  • Вес: 1700 g

Technical table - Burst pressure / Performance (representative)
Dash Size | Размер (mm) | Рабочее давление | Расход (l/min) | Протечка (ml) | Прочность на разрыв (мама) (MPa) | Прочность на разрыв (папа) (MPa) | М+Ж (MPa)
06 | 10 | 35 MPa | 40 l/min | 0.008 ml | 105 | 105 | 105

Downloads (available)
Технический лист (ProductSerieSheet-P506HD-en.pdf) и Инструкция пользователя (multifaster instructions).

Warnings
Изделие может содержать материалы (например, свинец, никель), которые известны как вызывающие рак или вредящие репродуктивной функции.

Technical characteristics / specifications

• Материал: Алюминий & Сталь
• Уплотнения: NBR & PUR
• Температуры работы: -25 °C до 100 °C
• Поверхностная обработка: MATE 500 (CrIII) & Покраска
• Совместимость серии: MultiFaster
• Тип клапана: Плоский
• Подключение: Рычаг
• Отключение: Рычаг
• Подключение под давлением: Допускается (остаточное)
• Рабочее давление (номинал): 35 MPa (350 bar)
• Расход (типично): 40 l/min при 0.2 MPa
• Протечка (типично): 0.008 ml (размер 06)
