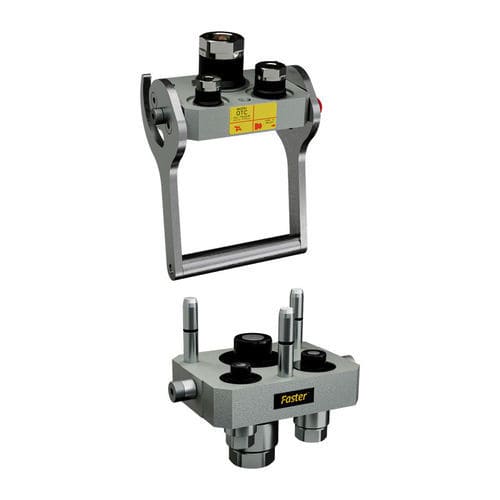

Гидравлическая система быстрого соединения MultiQTC

Серия продукции
MultiQTC

Наименование продукта
MultiFaster 3 линии (размеры 06, 08, 20)

Области применения
Строительная техника

Доступные загрузки (перечислены на странице)

• Технический лист (PDF)
• Инструкция по эксплуатации

Позиции (разъемы гнездовые / штекерные, сводка по таблице)
Гнездовые позиции
Номер детали: MQ3A-06-08-20-A-FC
Размеры корпуса (мм): 10 & 12,5 & 31,5 — Корпусов: 3 — Тег: new
Характеристики: 1 x Муфта 3/8": BSPP 3/8" ГНЕЗДО - ISO 1179-1; Расход: 20 л/мин при 0,2 MPa
1 x Муфта 1/2": BSPP 1/2" ГНЕЗДО - ISO 1179-1; Расход: 70 л/мин при 0,2 MPa
1 x Муфта 1-1/4": BSPP 1-1/4" ГНЕЗДО - ISO 1179-1; Расход: 350 л/мин при 0,2 MPa
Уплотнения: HNBR & PUR

Номер детали: MQ3A-00-08-20-A-FC
Размеры корпуса (мм): 12,5 & 31,5 — Корпусов: 3 — Тег: new
Характеристики: 1 x Муфта 1/2": BSPP 1/2" ГНЕЗДО - ISO 1179-1; Расход: 70 л/мин при 0,2 MPa
1 x Муфта 1-1/4": BSPP 1-1/4" ГНЕЗДО - ISO 1179-1; Расход: 350 л/мин при 0,2 MPa
Уплотнения: HNBR & PUR

Штекерные позиции
Номер детали: MQ3A-06-08-20-A-MC
Размеры корпуса (мм): 10 & 12,5 & 31,5 — Корпусов: 3 — Тег: new
Характеристики: 1 x Муфта 3/8": BSPP 3/8" ШТЕКЕР - ISO 1179-1; Расход: 20 л/мин при 0,2 MPa
1 x Муфта 1/2": BSPP 1/2" ШТЕКЕР - ISO 1179-1; Расход: 70 л/мин при 0,2 MPa
1 x Муфта 1-1/4": BSPP 1-1/4" ШТЕКЕР - ISO 1179-1; Расход: 350 л/мин при 0,2 MPa
Уплотнения: HNBR & PUR

Номер детали: MQ3A-00-08-20-A-MC
Размеры корпуса (мм): 12,5 & 31,5 — Корпусов: 3 — Тег: new
Характеристики: 1 x Муфта 1/2": BSPP 1/2" ШТЕКЕР - ISO 1179-1; Расход: 70 л/мин при 0,2 MPa
1 x Муфта 1-1/4": BSPP 1-1/4" ШТЕКЕР - ISO 1179-1; Расход: 350 л/мин при 0,2 MPa
Уплотнения: HNBR & PUR

Характеристики / данные по разрывному давлению и расходу (сводка технической таблицы)
Dash 06 — Размер 10 mm — Рабочее давление: 46 MPa — Расход: 20 л/мин — Утечка: 0,01 ml — Разрывное давление штекера: 140 MPa — Разрывное давление гнезда: 140 MPa
Dash 08 — Размер 12,5 mm — Рабочее давление: 46 MPa — Расход: 70 л/мин — Утечка: 0,01 ml — Разрывное давление штекера: 140 MPa — Разрывное давление гнезда: 140 MPa
Dash 20 — Размер 31,5 mm — Рабочее давление: 46 MPa — Расход: 350 л/мин — Утечка: 0,03 ml — Разрывное давление штекера: 140 MPa — Разрывное давление гнезда: 140 MPa

Материалы & обработки
Материал: Алюминий & Сталь
Уплотнения: HNBR & PUR
Поверхностная обработка: CrIII & Zn-Ni
Температуры эксплуатации: -20 °C до 100 °C

Технические характеристики (страница)
Совместимость серии: MultiFaster
Тип клапана: Плоский
Соединение: Рычаг
Отключение: Рычаг
Подключение под давлением: Допускается остаточное давление

Технические особенности / спецификации

• Серия: MultiQTC
• Наименование продукта: MultiFaster 3 линии (размеры 06, 08, 20)
• Доступные размеры корпуса (mm): 10, 12.5, 31.5
• Стандарты муфт: BSPP гнездо - ISO 1179-1
• Расходы при 0,2 MPa: 20 l/min (3/8"), 70 l/min (1/2"), 350 l/min (1-1/4")
• Рабочее давление: 46 MPa
• Разрывное давление (штекер/гнездо): 140 MPa
• Утечка: 0,01 ml (06,08), 0,03 ml (20)
• Уплотнения: HNBR & PUR
• Материалы: Алюминий & Сталь
• Поверхностная обработка: CrIII & Zn-Ni
• Диапазон температур: -20 °C до 100 °C
• Тип клапана: Плоский; Соединение / отключение: Рычаг
