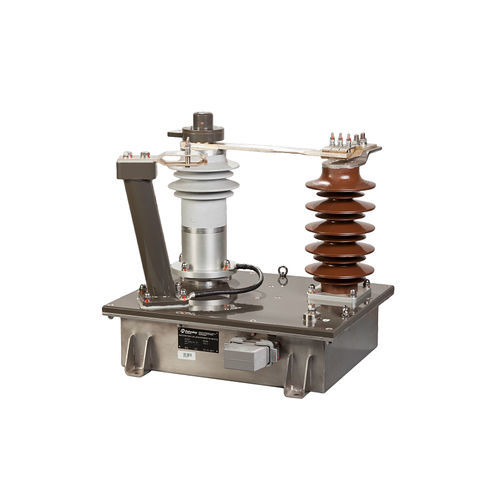

Разъединитель-выключатель с мотором

высокого напряженияACDC

Обзор
Крышные разъединители, переключатели выбора и разъединители с заземлением предназначены для размыкания под нагрузкой отсутствующей (без нагрузки), повторного подключения и заземления электрических цепей тягового подвижного состава. Переключатели могут управляться пневматическим или электрическим приводом, возможно оснащение аварийным ручным управлением или только ручным управлением. Устройства предназначены для установки в отверстие крыши или на крыше. Путь разъединения всегда видим.

Стандарты и соответствие
Соответствует IEC 60077-1, 2; EN 50124-1 и EN 50163; EN45545-2; EN50388; NFPA130 (внутренние применения).

Преимущества

• Модульное решение, легко адаптируется к разным конфигурациям
• Вертикальная или горизонтальная компоновка пути разъединения
• Экономия пространства и веса до 50% (вертикальное решение по сравнению с горизонтальным)
• 5 лет без технического обслуживания
• Устойчивость к короткому замыканию до 100 kA / 60 ms
• Надежная конструкция
• Проверенное в эксплуатации решение (более 30 лет)
• Опции:
  • Ограничитель перенапряжения
  • Блокировочная система
  • Ручное управление
  • Поворотная головка для жесткого ВЛ-подключения
  • Защита контактов от ледяного слоя

Разъединители с заземлением (особенности семейства продуктов)
Разъединители с функцией заземления защищают цепи 1,5 кВ и 3 кВ посредством заземления при эксплуатации под воздушной контактной сетью переменного тока.

• Для магистрали и высоких скоростей
• Внутренняя / наружная установка (на крыше, в отверстии крыши)
• IP65 между высоковольтной и низковольтной частью
• Управление вручную, с электрическим или пневматическим приводом
• Вертикальное / горизонтальное решение
• Доступны крышные переключатели для чистого постоянного тока

Основные параметры
Диапазон температур: -50° C ÷ +70°C (или по запросу)
Номинальное напряжение: до 25 кВ AC
Номинальный ток: до 4 000 А
Управляющее напряжение: 24 В DC, 72 В DC, 110 В DC (или по запросу)
Степень / категория перенапряжения: OV3 / OV4 EN 50124-1
Степень загрязнения: PD4 EN 50124-1

Варианты продукта (семейства)
Разъединители с заземлением, разъединители, переключатели выбора, заземляющие разъединители. Варианты включают горизонтальные и вертикальные конструкции, внутренние и наружные установки, пневматические или электрические приводы и версии для чистого постоянного тока.

Галерея продуктов - типичные изображения, отображаемые на странице
Изображения продуктов включают фото горизонтальных наружных крышных переключателей (пневматические и электрические), вертикальных наружных крышных переключателей (электрические, крышка IP65), вертикальных внутренних переключателей (электрические), схематические изображения с интерфейсом пантографа и иконографику/графику характеристик.

Технические характеристики

• Диапазон температур: -50° C ÷ +70°C (или по запросу)
• Номинальное напряжение: до 25 кВ AC
• Номинальный ток: до 4 000 А
• Управляющее напряжение: 24 В DC, 72 В DC, 110 В DC или по запросу
• Категория перенапряжения: OV3 / OV4 (EN 50124-1)
• Степень загрязнения: PD4 (EN 50124-1)
• Защита: IP65 между HV и LV частями (выбранные исполнения)
• Варианты коммутации: пневматический привод, электрический привод, ручное или аварийное ручное управление
• Конструкционные ориентации: горизонтальный и вертикальный путь разъединения
• Применения: магистраль и высокоскоростная тяга; внутренняя и наружная установка на крыше; монтаж в отверстии крыши или на крыше
• Устойчивость к короткому замыканию: до 100 kA / 60 ms
• Срок службы / обслуживание: до 5 лет без обслуживания (типично)
