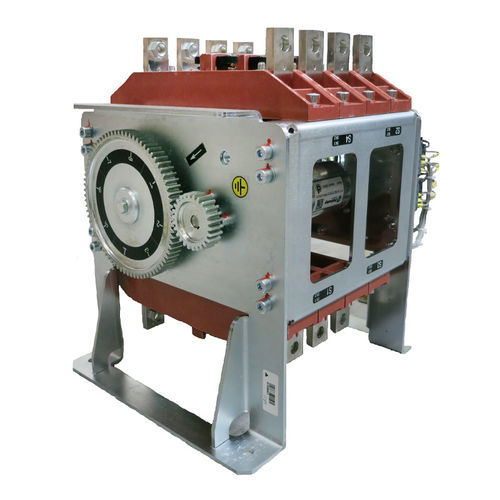

Разъединитель с мотором

ротационныйс ручным управлениемсреднего напряжения

Обзор продукта
Отключатели без нагрузки выполняют функции разъединителей, переключателей и заземляющих выключателей в тяговых цепях. Блоки могут объединять все функции в одном модульном многополюсном исполнении. Возможно оснащение запорными системами для процедур безопасности; установка — в коробах под рамой, на крыше или внутри кузова. Привод — ручной или электрический/пневматический. Соответствует стандартам: IEC 60077-1, IEC 60077-2, EN 50124-1, EN 50163, EN45545-2.

Преимущества

• Полная конфигурация по требованиям заказчика
• Модульная многополюсная архитектура для гибких компоновок
• Решение, проверенное в эксплуатации на железной дороге
• Низкая стоимость жизненного цикла (LCC)
• Опция дистанционного ручного управления для ручных вариантов
• Доступны варианты последовательности безопасности и межблокировок

Основные параметры

• Температурный диапазон: -25 °C ÷ +50 °C (или по заказу)
• Номинальное напряжение: до 3 kV DC
• Номинальный ток: до 2 000 A
• Управляющее напряжение: (24, 64, 72) 110 V DC (или по запросу)
• Категория перенапряжения: OV2 / OV3 (EN 50124-1)
• Степень загрязнения: PD2 / PD3 (EN 50124-1)

Заземляющие выключатели — особенности

• Для магистральных линий, трамваев, метро и высокоскоростных поездов
• Механизм быстрого срабатывания (snap action) для разрядки конденсаторов
• Установка в коробах под рамой, на крыше или внутри; заземляющие контакты IP00
• Опции: запорные системы, индикатор напряжения, электромагнитные защёлки, измерительные разъёмы на передней панели
• Возможна степень защиты до IP65 между блоком управления и контактной системой
• Модульная конструкция для 1–19 полюсов

Заземляющие выключатели — параметры

• Номинальное напряжение: до 3 kV
• Степень загрязнения: PD2, PD3
• Степень перенапряжения: OV2, OV3
• Число полюсов: от 1 до 19
• Управляющее напряжение: (24, 64, 72) 110 V DC или по запросу
• Коротковременная выносливость тока: 20 kARMS/0,25 с — 36 kA пик
• Примеры коммутационной способности: 3 mF/50 V/600 A; 5 mF/3600 V/100 kA (30 циклов)

Переключающие выключатели — особенности

• Для магистральных линий, трамваев, метро и высокоскоростных поездов
• Линейная или роторная (нож или кулачок) коммутация
• Монтаж в коробах или внутри кузова; главные контакты IP00
• Ручное, электрическое или пневматическое управление
• Опции: запорная система, разделение IP65 между управлением и контактной системой

Переключающие выключатели — параметры

• Номинальное напряжение: до 3 kV
• Номинальный ток: до 2 000 A
• Степень загрязнения: PD2, PD3
• Степень перенапряжения: OV2, OV3
• Число полюсов: от 1 до 16
• Управляющее напряжение: (24, 64, 72) 110 V DC или по запросу

Разъединители — особенности

• Для магистральных линий, трамваев, метро и высокоскоростных поездов
• Линейная или роторная (нож или кулачок) коммутация
• Установка в коробах или отсеках; главные контакты IP00
• Ручное, электрическое или пневматическое приведение
• Опции: запорная система, разделение IP65 между управлением и контактами

Разъединители — параметры

• Номинальное напряжение: до 3 kV
• Номинальный ток: до 2 000 A
• Степень загрязнения: PD2, PD3
• Степень перенапряжения: OV2, OV3
• Число полюсов: от 1 до 16
• Управляющее напряжение: (24, 64, 72) 110 V DC или по запросу

Варианты / Галерея продуктов
Варианты включают заземляющие, переключающие и разъединяющие выключатели в модульных многополюсных конфигурациях с вариантами установки под рамой, на крыше или внутри кузова.

Технические характеристики

• Температурный диапазон: -25 °C ÷ +50 °C (или по запросу)
• Номинальное напряжение: до 3 kV DC
• Номинальный ток: до 2 000 A
• Управляющее напряжение: (24, 64, 72) 110 V DC (или по запросу)
• Категория перенапряжения: OV2 / OV3 (EN 50124-1)
• Степень загрязнения: PD2 / PD3 (EN 50124-1)
• Число полюсов: 1 до 19 в зависимости от варианта
• Коротковременная выносливость тока (заземление): 20 kARMS / 0,25 с (36 kA пик)
• Примеры коммутационной способности: 3 mF / 50 V / 600 A; 5 mF / 3600 V / 100 kA (30 циклов)
• Защита контактов: главные контакты IP00; опции до IP65 между блоком управления и контактной системой
• Режимы работы: ручной, электрический или пневматический привод; дистанционное ручное управление доступно
• Нормы: IEC 60077-1, IEC 60077-2, EN 50124-1, EN 50163, EN45545-2
• Опции: запорные системы, индикатор напряжения (визуальный), электромагнитные защёлки, измерительные разъёмы на передней панели
