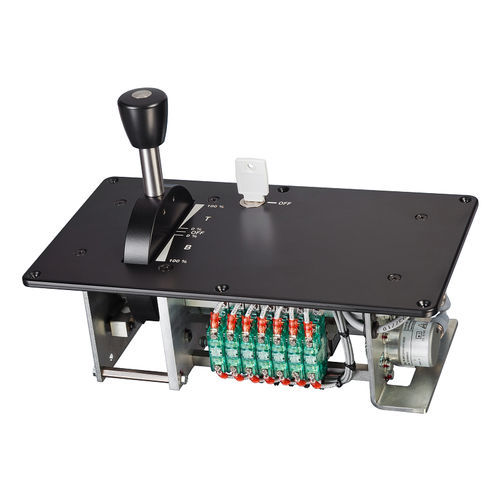

Многофункциональный регулятор

Обзор продукта
Модульные главные контроллеры для тяговых транспортных средств, предназначенные для управления функциями тяги и торможения и интеграции в панель управления машиниста. Выпускаются версии для магистрали, трамваев и метро, соответствуют UIC612. Доступны исполнения с вращающейся или скользящей ручкой и широкими возможностями кастомизации под требования машины.

Преимущества для вас

• Подходят для всех типов тяговых транспортных средств (магистраль, электропоезда, трамвай, метро)
• Проверенная временем модульная конструкция, удобная в обслуживании
• Эргономичные рукояти в различных вариантах
• Полная настраиваемость под ограничения кабины и требования заказчика
• Широкий набор дополнительных функций и вспомогательных контроллеров

Опции

• Датчик положения для точной обратной связи по рукояти (напряжение/ток, код Грея)
• Блокировка безопасности как часть последовательности безопасности
• «Dead-man» устройства в нескольких вариантах (включая чувствительный сенсор)
• Блокировка движения: вперед, назад или оба направления
• Связь: CAN / Ethernet / PWM
• Режимный селектор: ключ, кнопки, пневмоклапан

Основные параметры (таблица)
Descriptions | Parameters
Переключающие контакты | Снап‑переключатели Ith = 10A / Ith = 3A
Номинальное напряжение | 24V DC / 72V DC / 110V DC (опции: 48V DC / 64V DC)
Датчик положения | Напряжение 0…10V; Ток 0…20mA
Опции | CAN / Ethernet / PWM
Температурный диапазон | -40°C ÷ 70°C
Механические характеристики | (см. ниже)
Рукоять управления | Вращающаяся / Скользящая
Форма рукояти | T‑ручка / Гриб / Шар (опции: T с кнопкой, эргономичные формы)
Dead-man | Чувствительный сенсор / Нажатие вниз / Вращение (варианты зависят от типа машины)
Степень защиты IEC 60529 | IP00 (снап‑переключатели IP40); более высокие значения по запросу
Удары и вибрации | EN 61373
Ресурс | > 2×10^6 циклов

Контроллеры для магистрали

• Для высокоскоростных поездов, локомотивов и электропоездов
• Комбинированный контроллер тяги/динамического тормоза с интегрированным контролем активности привода
• Соответствует UIC612
• Датчик точного положения рукояти (напряжение/ток, код Грея)
• Безопасная блокировка и интеграция в последовательность
• Варианты dead-man включая чувствительные сенсоры
• Блокировки движения и различные варианты коммуникации
• Доступны вспомогательные контроллеры

Контроллеры для трамваев

• Комбинированный контроллер тяги/тормоза с интегрированным контролем активности привода
• Датчик точного положения рукояти (напряжение/ток, код Грея)
• Варианты dead-man включая чувствительный сенсор
• Связь CAN / Ethernet / PWM
• Интеграция трамвайного звонка
• Вертикальная версия для установки в подлокотник машиниста

Контроллеры для метро

• Комбинированный контроллер тяги/динамического тормоза с интегрированным контролем активности привода
• Датчик точного положения рукояти
• Варианты dead-man включая чувствительный сенсор
• Связь CAN / Ethernet / PWM
• Опции селектора режима: ключ, кнопки
• Высокая надежность выходных сигналов и варианты прочного исполнения с защитой IP
• Эргономичные рукояти

Технические характеристики

• Соответствие: UIC612
• Переключающие контакты: снап‑переключатели Ith = 10A или Ith = 3A
• Номинальные напряжения: 24V DC, 72V DC, 110V DC (опции: 48V DC, 64V DC)
• Выходы датчика положения: Напряжение 0…10V; Ток 0…20mA
• Интерфейсы связи: CAN, Ethernet, PWM
• Типы рукоятей: вращающаяся или скользящая
• Формы рукояти: T, гриб, шар (опции: T с кнопкой, эргономичные формы)
• Опции dead-man: чувствительный сенсор, нажатие вниз, вращение, варианты с кнопкой
• Степень защиты (IEC 60529): IP00 стандарт; снап‑переключатели IP40; более высокие значения по запросу
• Диапазон рабочих температур: -40°C до +70°C
• Квалификация по ударам и вибрациям: EN 61373
• Механический ресурс: > 2×10^6 циклов
• Кастомизация: модульная конструкция по требованиям заказчика; большой набор дополнительных функций и вспомогательных контроллеров доступен
