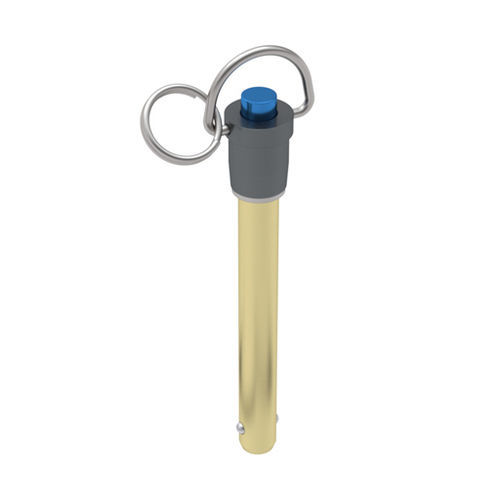

Шариковый шпиндель с кнопкой RAAS series

с подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из стали 4130. Рукоятки изготовлены из алюминия 2024-T4 и анодированы в черный цвет. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Штифты с другой длиной рукоятки поставляются по специальным заказам. Номинальный диаметр: 3/16 дюйма. Диаметр вала - макс: 0,1885 дюйма. Диаметр вала - мин: 0.1870 дюймов. Длина рукоятки: 0,50 дюйма. Ширина по шарикам: 0.220 дюймов. Длина до вершины шаров: 0.260 дюймов. Высота рукоятки: 0.91 дюйм. Диаметр основания рукоятки: 0.47 дюймов. Диаметр кнопки: 0.23 дюйма. Диаметр ручки - обода: 0,59 дюйма. Высота ручки и кольца (в выдвинутом состоянии): 1.45 дюймов. Ширина кольца: 1,16 дюйма.
