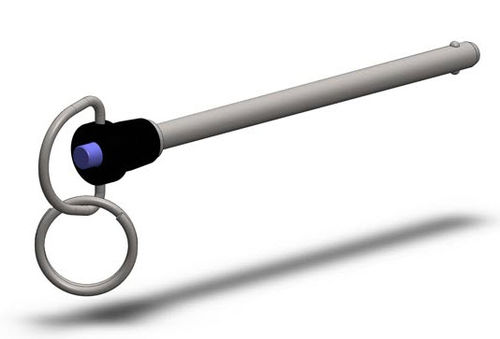

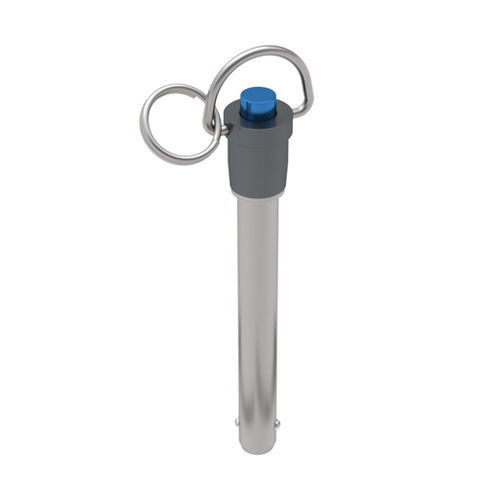

Шариковый шпиндель с кнопкой RACS series

с подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, локализации и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из нержавеющей стали серии 300. Нержавеющую сталь серии 300 не рекомендуется использовать в тех случаях, когда требуется усилие на сдвиг. Рукоятки изготовлены из алюминия 2024-T4 и анодированы в черный цвет. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Штифты с другой длиной рукоятки поставляются по специальным заказам. Номинальный диаметр: 1/4 дюйма. Диаметр вала - макс: 0,2485 дюйма. Диаметр вала - мин: 0.247 дюймов. Длина рукоятки: 0,5 дюйма. Ширина по шарикам: 0.289 дюймов. Длина до вершины шаров: 0.29 дюймов. Высота рукоятки: 0.92 дюйма. Диаметр основания рукоятки: 0.47 дюймов. Диаметр кнопки: 0.23 дюйма. Диаметр ручки - обода: 0,59 дюйма. Высота ручки и кольца (в выдвинутом состоянии): 1.45 дюймов. Ширина кольца: 1,16 дюйма.
