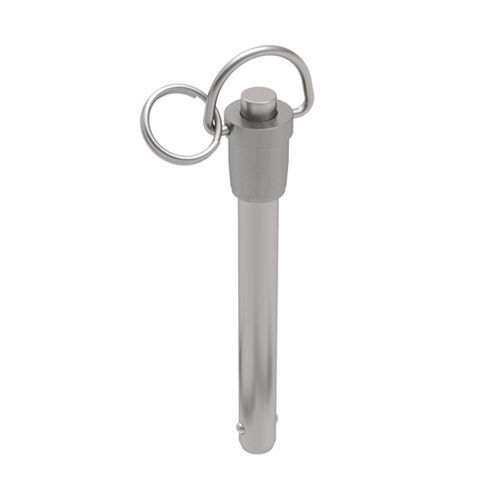

Шариковый шпиндель с кнопкой RCCS series

с подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из нержавеющей стали серии 300. Рукоятки и кнопки привода изготовлены из нержавеющей стали 303. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Штифты с другой длиной рукоятки поставляются по специальным заказам. Номинальный диаметр: 1/4 дюйма. Диаметр вала - макс: .2485 дюйм. Диаметр вала - мин: .2470 дюймов. Длина рукоятки: .50 дюймов. Ширина по шарикам: .289 дюймов. Длина до вершины шариков: .290 дюймов. Высота рукоятки: .92 дюйма. Диаметр основания рукоятки: .47 дюйма. Диаметр кнопки: .23 дюйма. Диаметр рукоятки - обода: .59 дюйма. Высота рукоятки и кольца (в выдвинутом состоянии): 1.45 дюймов. Ширина кольца: 1,16 дюйма.
