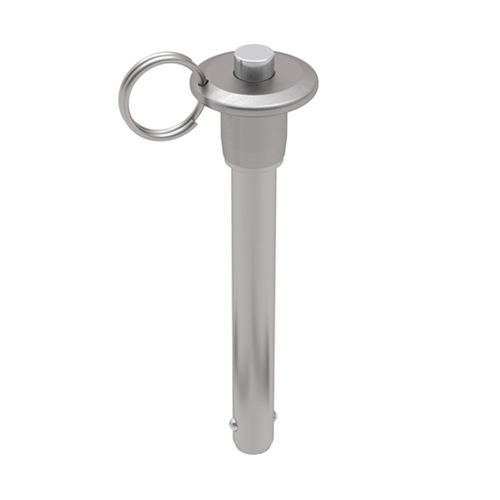

Шариковый шпиндель с кнопкой BCCH series

с подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из нержавеющей стали 17-4. Рукоятки и кнопки привода изготовлены из нержавеющей стали 303. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Штифты с другой длиной рукоятки поставляются по специальным заказам. Номинальный диаметр: 3/16 дюйма. Диаметр вала - макс: .1885 дюйм. Диаметр вала - мин: .1870 дюймов. Длина рукоятки: .50 дюйма. Диаметр у шариков: .220 дюймов. Длина до вершины шариков: .260 дюймов. Длина головки: .92 дюйма. Ширина плеча: .47 дюйма. Длина головки ниже обода: .63 дюйма. Диаметр пуговицы: .23 дюйма. Общая ширина: .81 дюйм.
