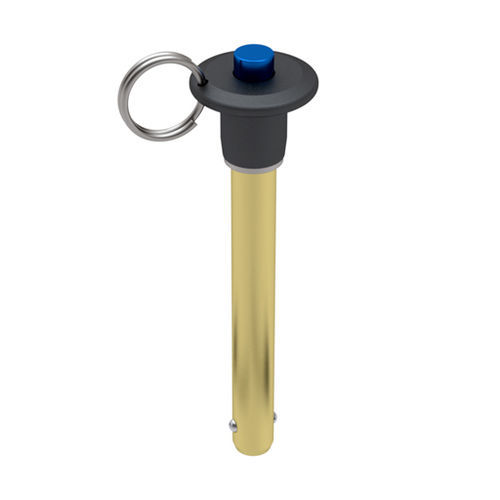

Шариковый шпиндель с кнопкой BAAS series

с подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из стали 4130. Рукоятки изготовлены из алюминия 2024-T4 и анодированы в черный цвет. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Штифты с другой длиной рукоятки доступны по специальным заказам. Номинальный диаметр: 3/16 дюйма. Диаметр вала - макс: 0,1885 дюйма. Диаметр вала - мин: 0.1870 дюймов. Длина рукоятки: 0,50 дюйма. Диаметр по шарикам: 0.220 дюймов. Длина до вершины шаров: 0.260 дюймов. Длина головки: 0,91 дюйма. Ширина плеча: 0.47 дюймов. Длина головки под ободом: 0,63 дюйма. Диаметр пуговицы: 0.23 дюйма. Общая ширина: 0,81 дюйма.
