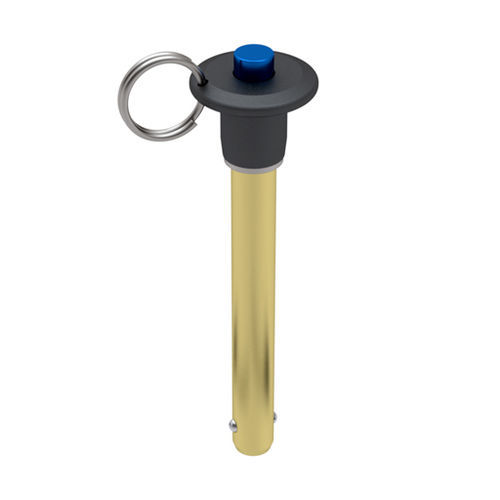

Шариковый шпиндель с кнопкой MBAAS series

с подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, локализации и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из стали 4130 с цинковым покрытием. Рукоятки перечисленных ниже штифтов изготовлены из алюминия 2024-T4 и анодированы в черный цвет. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Для конкретных условий применения возможны заказные модификации данной серии изделий. Соответствует требованиям RoHS. Номинальный диаметр: 5 мм. Диаметр вала - макс: 4,96 мм. Диаметр вала - мин: 4.92 мм. Длина рукоятки: 10 мм. Диаметр по шарикам: 5.54 мм. Длина до вершины шаров: 6 мм. Высота рукоятки: 23,4 мм. Ширина плеча: 11.9 мм. Длина ручки ниже обода: 16,0 мм. Диаметр кнопки: 5.8 мм. Общая ширина: 20,6 мм.
