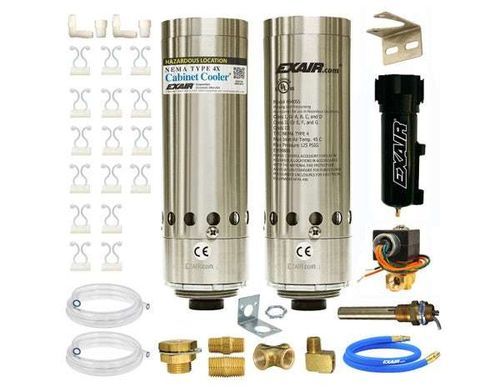

Вертикальный кондиционер для электрического шкафа Model HZ4840SS

промышленныйдля опасной зоныуличный

Обзор
Термостатически управляемые системы Cabinet Cooler® для взрывоопасных зон NEMA 4X (IP66) разработаны и сертифицированы для установки на продуваемых/прессуризованных электрических корпусах в классифицированных зонах. Системы EXAIR HazLoc имеют классификацию UL и соответствуют требованиям CE; они используют технологию вихревой трубки для получения холодного воздуха без движущихся частей, обеспечивая недорогое и малотехническое решение для охлаждения.

Применения

• Программируемые контроллеры (PLC) и шкафы NC/CNC
• Шкафы управления линией и моторные центры управления (MCC)
• Релейные панели
• Корпуса компьютеров и электронного оборудования
• Корпуса CCTV, лазерные корпуса и электронные весы

Преимущества

• Допущены для Division 1 Hazardous Locations (HazLoc)
• Классифицированы UL и соответствуют CE
• Восемь мощностей охлаждения от 1 000 до 5 600 Btu/h (293–1 641 W)
• Отсутствие движущихся частей — минимальное обслуживание
• Термостатическое управление (заводская установка 95 °F / 35 °C) снижает эксплуатационные расходы
• Доступны варианты из нержавеющей стали Type 303 и Type 316 для коррозионных или пищевых сред
• Гарантия 5 лет

Модели (примеры по материалу / напряжению / термостатическому управлению)
NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (120V) - Thermostat Control
HZ4815SS — 1,000 (293)
HZ4825SS — 1,700 (498)
HZ4830SS — 2,000 (586)
HZ4840SS — 2,800 (821)
HZ4850SS — 3,400 (997)
HZ4860SS — 4,000 (1,171)
HZ4870SS — 4,800 (1,406)
HZ4880SS — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (120V) - Thermostat Control
HZ4815SS-316 — 1,000 (293)
HZ4825SS-316 — 1,700 (498)
HZ4830SS-316 — 2,000 (586)
HZ4840SS-316 — 2,800 (821)
HZ4850SS-316 — 3,400 (997)
HZ4860SS-316 — 4,000 (1,171)
HZ4870SS-316 — 4,800 (1,406)
HZ4880SS-316 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240 — 1,000 (293)
HZ4825SS-240 — 1,700 (498)
HZ4830SS-240 — 2,000 (586)
HZ4840SS-240 — 2,800 (821)
HZ4850SS-240 — 3,400 (997)
HZ4860SS-240 — 4,000 (1,171)
HZ4870SS-240 — 4,800 (1,406)
HZ4880SS-240 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240-316 — 1,000 (293)
HZ4825SS-240-316 — 1,700 (498)
HZ4830SS-240-316 — 2,000 (586)
HZ4840SS-240-316 — 2,800 (821)
HZ4850SS-240-316 — 3,400 (997)
HZ4860SS-240-316 — 4,000 (1,171)
HZ4870SS-240-316 — 4,800 (1,406)
HZ4880SS-240-316 — 5,600 (1,641)

Производительность (выборочно)
Холодопроизводительность указана при давлении питания 100 PSIG (6,9 BAR). Примерные уровни шума (dBA) по моделям: HZ4815 = 73 dBA; HZ4825 = 80 dBA; HZ4830 = 80 dBA; HZ4840 = 82 dBA; HZ4850 = 84 dBA; HZ4860 = 84 dBA; HZ4870 = 84 dBA; HZ4880 = 85 dBA.

Аксессуары

• Комплекты бокового монтажа (малые и большие) для крепления на боковой панели при сохранении рейтинга NEMA; изготовлены из нержавеющей стали Type 303 или Type 316
• Комплект распределения холодного воздуха — трубки, клеящиеся зажимы и фитинги для направления холодного воздуха в горячие точки
• Фильтр-сепаратор — 5 µm автоматический дренажный фильтр для воды/грязи включён; при наличии масла в сжатом воздухе рекомендуется коалесцирующий фильтр
• Соленоидный клапан и термостат включены в комплектацию термостатически управляемых систем (соленоид сертифицирован для опасных конфигураций, где это применимо)

Важные замечания
Системы HazLoc Cabinet Cooler® классифицированы UL для использования на продуваемых и прессуризованных корпусах и должны использоваться в составе продуваемой и прессуризованной системы управления; сам Cooler не является системой продувки. Термостатические системы заводски настроены на 95 °F (35 °C) и обычно поддерживают ±2 °F (±1 °C) внутри шкафа. Доступны модели для непрерывной работы, если требуется постоянное охлаждение/продувка. Конструкция NEMA 4X (IP66) обеспечивает коррозионную стойкость и возможность использования внутри/снаружи зданий.

Технические характеристики

• Brand: EXAIR
• Семейство продуктов: Hazardous Location Cabinet Cooler® Systems (серия HZ48)
• Класс NEMA: 4X (IP66) — пыленепроницаемый, маслостойкий, брызгозащищённый, для внутреннего/наружного использования
• Сертификация: UL-классификация и соответствие CE для указанных опасных зон (Class I Div 1 Группы A–D; Class II Div 1 Группы E–G; Class III)
• Холодопроизводительность: 1 000 — 5 600 Btu/h (293 — 1 641 W)
• Принцип работы: генерация холодного воздуха вихревой трубкой — без движущихся частей
• Термостатическое управление: стандартный блок заводски настроен на 95 °F (35 °C); доступны соленоидные клапаны (UL Listed/Classified при необходимости)
• Фильтр: 5 µm автоматический дренажный фильтр для воды/грязи включён; рекомендуется коалесцирующий фильтр при наличии масла
• Включён комплект распределения холодного воздуха
• Типичное падение температуры холодного воздуха: ~54 °F (30 °C) ниже питающего воздуха при 100 PSIG (6,9 BAR)
• Производительность измерена при 100 PSIG подачи
• Уровни шума: approx. 73–85 dBA в зависимости от модели
• Материалы: опции из нержавеющей стали Type 303 и Type 316
• Гарантия: пять лет
