Вертикальный кондиционер для электрического шкафа Model 4730SS-316

для серверной комнатыпромышленныйдля опасной зоны

Обзор
Системы охлаждения шкафов для опасных зон (HazLoc), исполнение NEMA 4X (IP66) для непрерывной работы, спроектированы и классифицированы UL для использования на продуваемых электрических корпусах в классифицированных зонах. Серия HZ47 выполнена из нержавеющей стали для пищевой и коррозионной среды и обеспечивает охлаждающую способность от 1 000 до 5 600 Btu/ч. Системы используют технологию вихревой трубки (vortex) для получения холодного воздуха без подвижных частей и практически не требуют обслуживания. В стандартную комплектацию входит фильтр‑сепаратор воды/грязи 5 микрон и комплект распределения холодного воздуха.

Применение

• Программируемые контроллеры (PLC)
• Щиты управления линиями
• Центры управления двигателями (MCC)
• Релейные и распределительные щиты
• NC/CNC системы
• Модульные центры управления
• CCTV и инспекционные камеры
• Компьютерные и серверные шкафы
• Корпуса лазеров и оптические отсеки
• Шкафы электронных весов и измерительной аппаратуры

Преимущества

• Одобрено для Division I Hazardous Locations
• UL Classified и соответствует требованиям CE для использования на продуваемых корпусах
• Восемь доступных мощностей охлаждения от 1 000 до 5 600 Btu/ч
• Нет подвижных частей — минимальное обслуживание
• Опция термостатического управления позволяет снизить рабочее время и потребление сжатого воздуха
• Большая охлаждающая способность до 5 600 Btu/ч (1 641 W)
• Пятилетняя гарантия

Модели (непрерывная работа, нержавеющая сталь Тип 303)
HZ4715SS — 1 000 Btu/ч (293 W)
HZ4725SS — 1 700 Btu/ч (498 W)
HZ4730SS — 2 000 Btu/ч (586 W)
HZ4740SS — 2 800 Btu/ч (821 W)
HZ4750SS — 3 400 Btu/ч (997 W)
HZ4760SS — 4 000 Btu/ч (1 171 W)
HZ4770SS — 4 800 Btu/ч (1 406 W)
HZ4780SS — 5 600 Btu/ч (1 641 W)

Модели (непрерывная работа, нержавеющая сталь Тип 316)
HZ4715SS-316 — 1 000 Btu/ч (293 W)
HZ4725SS-316 — 1 700 Btu/ч (498 W)
HZ4730SS-316 — 2 000 Btu/ч (586 W)
HZ4740SS-316 — 2 800 Btu/ч (821 W)
HZ4750SS-316 — 3 400 Btu/ч (997 W)
HZ4760SS-316 — 4 000 Btu/ч (1 171 W)
HZ4770SS-316 — 4 800 Btu/ч (1 406 W)
HZ4780SS-316 — 5 600 Btu/ч (1 641 W)

Характеристики (резюме для непрерывной работы при 100 PSIG / 6,9 BAR)
HZ4715SS / HZ4715SS-316 — 1 000 Btu/ч — 73 dBA
HZ4725SS / HZ4725SS-316 — 1 700 Btu/ч — 80 dBA
HZ4730SS / HZ4730SS-316 — 2 000 Btu/ч — 80 dBA
HZ4740SS / HZ4740SS-316 — 2 800 Btu/ч — 82 dBA
HZ4750SS / HZ4750SS-316 — 3 400 Btu/ч — 84 dBA
HZ4760SS / HZ4760SS-316 — 4 000 Btu/ч — 84 dBA
HZ4770SS / HZ4770SS-316 — 4 800 Btu/ч — 84 dBA
HZ4780SS / HZ4780SS-316 — 5 600 Btu/ч — 85 dBA

Комплектация / конфигурации

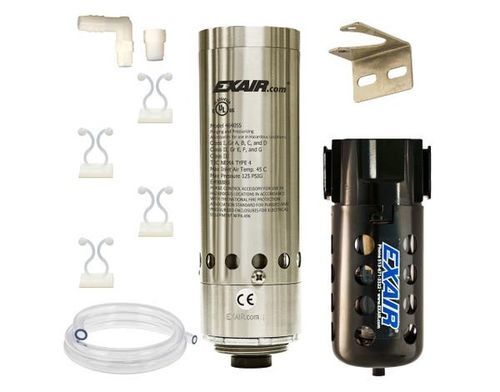

Системы для непрерывной работы включают охладитель, фильтр‑сепаратор воды/грязи 5 микрон и комплект распределения холодного воздуха (трубки, клипсы и фитинги). Термостатические конфигурации добавляют соленоидный клапан и термостат для снижения рабочего цикла. При наличии масла в питающем воздухе рекомендуется коалесцирующий фильтр для удаления масла.

Примечания
Эти HazLoc Cabinet Cooler Systems классифицированы UL для использования на продуваемых и прессуризованных корпусах, но они сами по себе не являются продуваемыми корпусами. Должны устанавливаться как часть соответствующей системы продуваемого корпуса.

Технические характеристики

• Серия: HazLoc Cabinet Cooler 4 Systems (непрерывная работа)
• Представительный SKU на странице: PHZ4710SS
• Класс NEMA: NEMA 4X (IP66) — пыле‑ и маслостойкий, брызгозащищённый, для внутреннего/наружного использования
• Материалы: варианты из нержавеющей стали Тип 303 и Тип 316
• Капацитеты охлаждения: 1 000; 1 700; 2 000; 2 800; 3 400; 4 000; 4 800; 5 600 Btu/ч (293–1 641 W)
• Справочный режим работы: номиналы при давлении питающего воздуха 100 PSIG (6,9 BAR)
• Типичные уровни шума: 73–85 dBA в зависимости от модели
• Падение температуры холодного воздуха: приблизительно 54°F (30°C) ниже входной при 100 PSIG
• Фильтрация: включён 5‑микронный автоматический сливной фильтр воды и грязи
• Включает комплект распределения холодного воздуха для внутренней подачи к горячим зонам
• Крепление: устанавливается через стандартный электрический knock‑out (1-1/2 NPS); доступны комплекты бокового монтажа
• Сертификации: UL Classified, соответствует CE; для термостатических систем доступны UL‑listed опции соленоидов
• Влажность: при непрерывной работе относительная влажность внутри корпуса стабилизируется около 45% при герметичном корпусе
• Гарантия: пятилетняя гарантия
