Вертикальный кондиционер для электрического шкафа Model HZ4840

для опасной зоныуличныйэнергосберегающий

Обзор
Термостатически управляемые системы Cabinet Cooler® для опасных зон NEMA 4 (IP66) разработаны и классифицированы UL для использования на продуваемых электрических корпусах в классифицированных зонах. Эти системы на основе вихревой трубки создают холодный воздух без движущихся частей, включают автоматический фильтр‑сепаратор воды и грязи 5 микрон и комплект распределения холодного воздуха, а также оснащены предохранительным клапаном низкого давления, который закрывается при остановке охладителя, сохраняя целостность корпуса NEMA 4. Термостатическое управление включается только при приближении внутренних температур к критическим значениям и рекомендуется при переменных тепловых нагрузках.

Применение

• Программируемые контроллеры
• Шкафы линейного управления
• Центры управления двигателями
• Релейные панели
• Системы NC/CNC
• Модульные центры управления
• Камеры видеонаблюдения (CCTV)
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Преимущества

• Допущены для Division 1 опасных зон (UL Classified)
• UL классификация и соответствие CE
• Несколько уровней охлаждающей способности: 1 000–5 600 Btu/h
• Отсутствие движущихся частей — низкое обслуживание
• Термостатическое управление снижает расход сжатого воздуха
• Высокие мощности охлаждения (до 5 600 Btu/h / 1 641 W)
• Пятилетняя гарантия

Модели (термостатическое управление)
Системы Cabinet Cooler HazLoc NEMA 4 (IP66), термостатическое управление
Модель - Btu/h (Watts)
HZ4815 - 1,000 (293)
HZ4825 - 1,700 (498)
HZ4830 - 2,000 (586)
HZ4840 - 2,800 (821)
HZ4850 - 3,400 (997)
HZ4860 - 4,000 (1,171)
HZ4870 - 4,800 (1,406)
HZ4880 - 5,600 (1,641)

Производительность (сводка)
Охлаждающая способность приведена для давления подачи 100 PSIG (6,9 BAR). Уровни шума (dBA) по моделям: HZ4815 = 73; HZ4825/HZ4830 = 80; HZ4840 = 82; HZ4850 = 84; HZ4860/HZ4870 = 84; HZ4880 = 85.

Ключевые характеристики и компоненты

• Термостатическое управление (заводская установка 95°F / 35°C, типичное отклонение ±2°F / 1°C)
• Включён электромагнитный клапан для термостатических моделей (UL‑список / HazLoc‑соленоид, где применимо)
• Автоматический фильтр‑сепаратор воды и грязи 5 микрон включён
• Включён комплект распределения холодного воздуха (гибкая трубка, клипсы, фитинги) для циркуляции или направления холодного воздуха на горячие зоны
• Предохранительный клапан низкого давления для поддержания целостности корпуса NEMA 4 при выключенном охладителе
• Доступны версии 110/120 VAC, 240 VAC и 24 VDC
• Опции из нержавеющей стали Type 303 и Type 316 для коррозионных сред
• Доступны модели для непрерывной работы (без термостата) и двойные системы для дополнительного охлаждения

Установка и крепление
Монтаж через стандартный электрический выбивной проём (1-1/2 NPS). NEMA 4 и 4X HazLoc Cabinet Cooler можно устанавливать сверху панели или сбоку с помощью боковых монтажных комплектов (боковые комплекты сохраняют рейтинг NEMA).

Другие соображения
При правильной герметизации относительная влажность внутри корпуса при непрерывной работе стабилизируется примерно на уровне 45 %; температура входящего воздуха и давление подачи влияют на дельта‑T и охлаждающую способность. Если в подаче сжатого воздуха присутствует масло, используйте коалесцирующий (маслоудаляющий) фильтр дополнительно к стандартному фильтру‑сепаратору.

Технические характеристики

• Охлаждающие способности: 1 000–5 600 Btu/h (≈293–1 641 Watts)
• Классификация NEMA: NEMA 4 (IP66) – пылезащитный, маслостойкий, брызгозащищённый, для внутри/снаружи
• Утверждения для опасных зон: UL Classified для Class I Div 1 Группы A, B, C, D; Class II Div 1 Группы E, F, G; и Class III
• Настройка термостата (стандарт): 95°F (35°C), рассчитан на 24 VAC–240 VAC и 24 VDC
• Фильтр: автоматический фильтр‑сепаратор воды и грязи 5 микрон включён
• Материалы: стандартные модели; опции из нержавеющей стали Type 303 или Type 316 для коррозионных сред
• Варианты напряжения (термостатические модели): 110/120 VAC, 240 VAC, 24 VDC
• Уровни шума: 73–85 dBA в зависимости от модели
• Условие оценки охлаждающей способности: измерено при давлении подачи 100 PSIG (6,9 BAR)

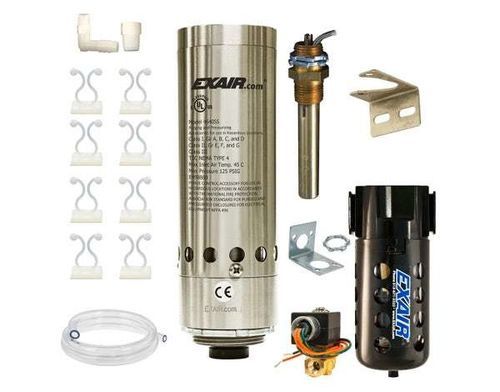

• В комплекте: Cabinet Cooler (на основе вихревой трубки), фильтр‑сепаратор, комплект распределения холодного воздуха; в термостатических системах включены термостат и электромагнитный клапан
• Гарантия: 5 лет
