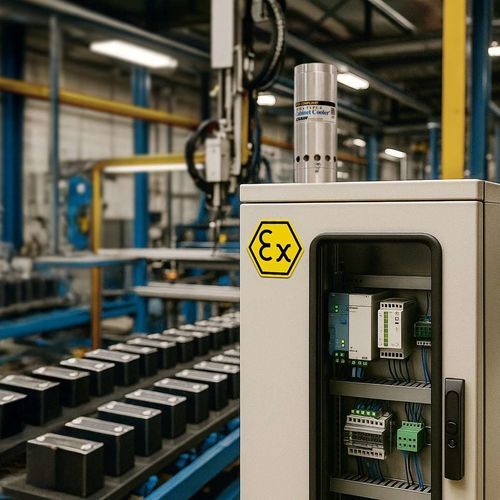

Кондиционер для электрического шкафа для бокового монтажа Model ATEX4840SS

вертикальныйкомпактныйдля серверной комнаты

Обзор
Термостатически управляемые ATEX Cabinet Cooler® системы из нержавеющей стали сертифицированы для использования на продуваемых электрических шкафах в зонах ATEX 2 и 22. С использованием технологии вихревых труб без движущихся частей эти системы, соответствующие требованиям CE, включают фильтр-сепаратор вода/грязь, комплект распределения холодного воздуха и предохранительный клапан низкого давления, который закрывается при простое для сохранения целостности корпуса по NEMA 4X. Термостат включает охладитель только при приближении внутренней температуры к уставке (заводская установка 95°F / 35°C), что экономит сжатый воздух. Доступны мощности охлаждения от 1 000 до 5 600 Btu/h.

Области применения

• Программируемые контроллеры
• Щиты линейного управления
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• CCTV камеры
• Корпуса компьютеров
• Корпуса лазеров
• Электронные весы

Преимущества

• Одобрено для зон ATEX 2 и 22
• Компактность и экономичность
• Мощности до 5 600 Btu/h (1 641 Вт)
• Тихая работа
• Быстрая установка в стандартный электрический knockout
• Сохраняет целостность NEMA 4X (IP66): пыленепроницаемо, маслонепроницаемо, стойко к брызгам, для внутренних/наружных условий, коррозионностойко
• Стабилизирует температуру и влажность внутри корпуса
• Без CFC, без движущихся частей — минимальное обслуживание
• Исключает вентиляторы и фильтры внутри корпуса
• Обеспечивает защиту при мойке (washdown)
• Гарантия 5 лет «Built To Last»

В комплекте

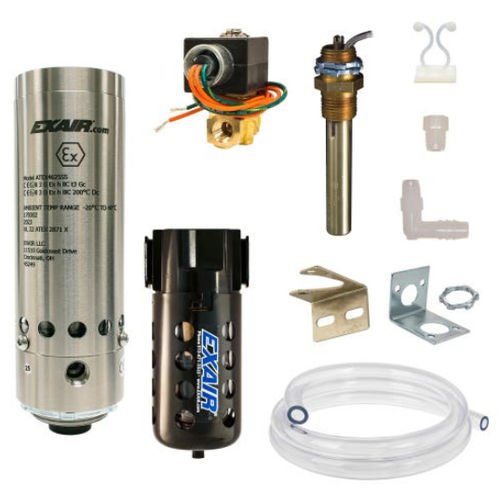

Термостатически управляемые системы включают Cabinet Cooler®, ATEX-одобренный соленоидный клапан, регулируемый термостат (заводская установка 95°F / 35°C), 5-микронный автоматический фильтр-сепаратор вода/грязь и комплект распределения холодного воздуха для циркуляции или охлаждения горячих точек.

Важные замечания
ATEX Cabinet Cooler® системы предназначены для использования на продуваемых и прессуризованных корпусах, но сами не являются продуваемыми и прессуризованными системами управления и не должны заменять такие контроллеры. Они рассчитаны на использование в сочетании с правильно продуваемым и прессуризованным корпусом. Повышенная температура входного воздуха или пониженное давление поставки уменьшат охлаждающую способность. Модели непрерывной работы, как правило, стабилизируют относительную влажность внутри корпуса примерно на уровне 45%, при условии, что корпус герметичен для предотвращения конденсации.

Модели - ATEX Cabinet Cooler® системы, термостатическое управление, Тип 303 нержавеющая сталь
ATEX4815SS | 1 000 (293)
ATEX4825SS | 1 700 (498)
ATEX4830SS | 2 000 (586)
ATEX4840SS | 2 800 (821)
ATEX4850SS | 3 400 (997)
ATEX4860SS | 4 000 (1 008)
ATEX4870SS | 4 800 (1 210)
ATEX4880SS | 5 600 (1 641)

Модели - ATEX Cabinet Cooler® системы, термостатическое управление, Тип 316 нержавеющая сталь
ATEX4815SS-316 | 1 000 (293)
ATEX4825SS-316 | 1 700 (498)
ATEX4830SS-316 | 2 000 (586)
ATEX4840SS-316 | 2 800 (821)
ATEX4850SS-316 | 3 400 (997)
ATEX4860SS-316 | 4 000 (1 008)
ATEX4870SS-316 | 4 800 (1 210)
ATEX4880SS-316 | 5 600 (1 641)

240V и 24VDC варианты
Модели с суффиксом -240 соответствуют вариантам управления термостатом 240VAC; модели с суффиксом -24VDC соответствуют вариантам 24VDC. Мощности совпадают с приведёнными выше (1 000–5 600 Btu/h).

Краткие характеристики производительности (термостатическое управление, Тип 303 SS)
Группа ATEX4815SS | 1 000 Btu/h | 293 Вт | 73 dBA при 100 PSIG
Группа ATEX4825SS | 1 700 Btu/h | 498 Вт | 80 dBA при 100 PSIG
Группа ATEX4830SS | 2 000 Btu/h | 586 Вт | 80 dBA при 100 PSIG
Группа ATEX4840SS | 2 800 Btu/h | 821 Вт | 82 dBA при 100 PSIG
Группа ATEX4850SS | 3 400 Btu/h | 997 Вт | 84 dBA при 100 PSIG
Группа ATEX4860SS | 4 000 Btu/h | 1 171 Вт | 84 dBA при 100 PSIG
Группа ATEX4870SS | 4 800 Btu/h | 1 406 Вт | 84 dBA при 100 PSIG
Группа ATEX4880SS | 5 600 Btu/h | 1 641 Вт | 85 dBA при 100 PSIG
Характеристики охлаждения указаны при давлении подачи 100 PSIG (6,9 BAR).

Аксессуары и опции

• Cold Air Distribution Kit — трубки, фитинги и клипсы для направления холодного воздуха в циркуляцию или на горячие точки
• Side Mount Kits — для установки там, где доступ сверху/сбоку ограничен; модели для малых и больших шкафов; при вертикальной установке сохраняется классификация NEMA
• Опциональная фильтрация — рекомендуется коалесцирующий фильтр для удаления масла, если в подающем воздухе присутствует масло

Технические характеристики

• Brand: EXAIR
• Торговое наименование: ATEX Cabinet Cooler® Systems (термостатически управляемая нержавеющая версия)
• Артикул, указанный на странице: PATEX4810SS
• Диапазон охлаждающей способности: 1 000–5 600 Btu/h (293–1 641 Вт)
• Материалы: варианты из нержавеющей стали типа 303 и 316
• Термостат: регулируемый, заводская установка 95°F (35°C); рассчитан на 24VAC–240VAC 50/60Hz и 24VDC; типичное отклонение ±2°F (±1°C)
• Варианты управления: термостатическое (включает соленоидный клапан) или модели непрерывной работы
• Справочное давление: мощности измерены при 100 PSIG (6,9 BAR); типичное снижение температуры ~54°F (30°C) при подаче 80 PSIG (5,5 BAR)
• Фильтрация: включён 5-микронный автоматический фильтр-сепаратор вода/грязь
• Защита корпуса: предохранительный клапан низкого давления запечатывается при остановке, чтобы сохранить целостность NEMA 4X (пыленепроницаемость, маслоустойчивость, стойкость к брызгам, внутренняя/внешняя эксплуатация, антикоррозионность)
• Одобренные зоны: ATEX Zone 2 и Zone 22
• Уровни шума: примерно 73–85 dBA в зависимости от модели
• Соответствует CE; компоненты термостата и соленоида признаны UL/CSA там, где указано
• Без хладагента, без движущихся частей; обслуживание минимально
• Типичный монтаж: стандартный электрический knockout (1-1/2 NPS); Side Mount Kits требуют вертикальной установки
