Кондиционер для электрического шкафа ATEX Model ATEX4840

для бокового монтажакомпактныйдля серверной комнаты

Обзор
Алюминиевые ATEX системы охлаждения шкафов с термостатным управлением спроектированы и сертифицированы для использования в продуваемых электрических корпусах в зонах ATEX (Зоны 2 и 22). Системы используют технологию вихревой трубки (vortex tube) для получения холодного воздуха без движущихся частей, включают фильтр-сепаратор вода/грязь для предотвращения попадания конденсата и загрязнений в корпус, а также комплект распределения холодного воздуха для циркуляции или направления воздуха на горячие точки. Системы с термостатом заводски настроены на 95°F (35°C) и включают охладитель только при приближении внутренней температуры к критическим значениям. Устройства соответствуют требованиям CE и предназначены для использования совместно с продуваемыми и прессуризованными системами управления.

Применения

• Программируемые контроллеры
• Шкафы управления линией
• Центры управления двигателями
• Релейные панели
• NC/CNC системы
• Модульные центры управления
• Камеры видеонаблюдения (CCTV)
• Компьютерные шкафы
• Корпуса лазеров
• Электронные весы

Преимущества

• Допущены для зон 2 и 22
• Компактность и экономичность
• Холодопроизводительность до 5,600 Btu/hr (1,641 Вт)
• Тихая работа
• Установка за несколько минут через стандартное электрическое отверстие (knockout)
• Сохранение целостности корпуса NEMA 4 (IP66)
• Стабилизация температуры и влажности внутри корпуса
• Без хладонов (CFC)
• Нет движущихся частей — не требует обслуживания
• Предотвращает ложные срабатывания, тепловые повреждения и дрейф цепей
• Исключает вентиляторы, фильтры и потери производства из‑за перегрева

Модели (Термостатное управление)
Алюминиевые ATEX системы охлаждения шкафов, термостатное управление
Модель — Btu/hr (Ватты)
ATEX4815 — 1,000 (293)
ATEX4825 — 1,700 (498)
ATEX4830 — 2,000 (586)
ATEX4840 — 2,800 (821)
ATEX4850 — 3,400 (997)
ATEX4860 — 4,000 (1,008)
ATEX4870 — 4,800 (1,210)
ATEX4880 — 5,600 (1,641)

Модели — 240V, Термостатное управление
ATEX4815-240 — 1,000 (293)
ATEX4825-240 — 1,700 (498)
ATEX4830-240 — 2,000 (586)
ATEX4840-240 — 2,800 (821)
ATEX4850-240 — 3,400 (997)
ATEX4860-240 — 4,000 (1,008)
ATEX4870-240 — 4,800 (1,210)
ATEX4880-240 — 5,600 (1,641)

Модели — 24VDC, Термостатное управление
ATEX4815-24VDC — 1,000 (293)
ATEX4825-24VDC — 1,700 (498)
ATEX4830-24VDC — 2,000 (586)
ATEX4840-24VDC — 2,800 (821)
ATEX4850-24VDC — 3,400 (997)
ATEX4860-24VDC — 4,000 (1,008)
ATEX4870-24VDC — 4,800 (1,210)
ATEX4880-24VDC — 5,600 (1,641)

Характеристики (Термостатное управление) — холодопроизводительность при 100 PSIG (6.9 BAR)
Модель — Btu/hr — Ватты — Уровень звука (dBA)
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1,000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1,700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2,000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2,800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3,400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4,000 — 1,171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4,800 — 1,406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5,600 — 1,641 — 85 dBA

Принцип работы
Сжатый воздух поступает в Cabinet Cooler, работающий на вихревой трубке, и преобразуется в горячий и холодный потоки. Горячий воздух приглушается и выводится, холодный воздух подается в шкаф управления через комплект распределения холодного воздуха. Выхлоп поддерживается под небольшим положительным давлением, чтобы внешняя воздушная среда не попадала в панель — это обеспечивает как охлаждение, так и продувку корпуса.

Прочие соображения

• Фильтрация: системы включают 5-микронный автоматический дренажный фильтр воды и грязи для защиты электроники. При наличии масла в подаче рекомендуется коалесцентный фильтр (для удаления масла).
• Комплект распределения холодного воздуха: включает гибкую трубку, клейкие клипсы и фитинги для направления холодного воздуха в горячие точки.
• Влажность: системы непрерывной работы стабилизируют относительную влажность внутри корпуса примерно на уровне 45% без внутренней конденсации (корпус должен быть герметичным).
• Температура входящего воздуха: Cabinet Coolers обеспечивают примерно снижение температуры на 54°F (30°C) по отношению к температуре подающего воздуха при 100 PSIG; повышенные температуры входящего воздуха или низкое давление снижают холодопроизводительность.
• Крепление: крепить через стандартный электрический knockout; доступны комплекты бокового монтажа для боковой установки с сохранением рейтинга корпуса.
• Термостатное управление: стандартный термостат заводски установлен на 95°F (35°C); доступны ATEX-сертифицированные соленоидные клапаны и термостаты для термостатно управляемых систем.

Аксессуары
Комплекты бокового монтажа из нержавеющей стали Type 303 или Type 316 для установок, где верхнее крепление невозможно. Комплекты распределения холодного воздуха и фильтрующие сепараторы включены; соленоидный клапан и термостат входят в комплектацию моделей с термостатом.

Технические характеристики

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs

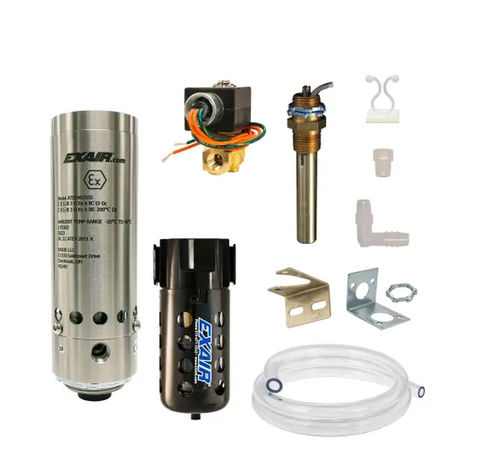

• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
